Présentation

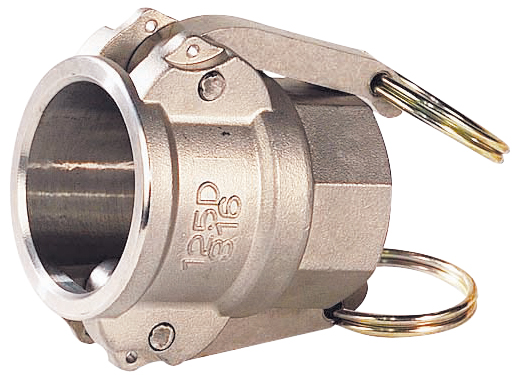

• Le raccord rapide à cames Sferaco 2244 COUPLEUR FEMELLE D est conçu pour l'assemblage et la réparation de lignes de fluides courants
• Il est équipé d'un corps et d'une came en inox EN 1.4408 offrant une excellente résistance à la corrosion
• Ce modèle intègre un joint en NBR pour assurer une étanchéité fiable sur les coupleurs
• Sa conception en procédé de cire perdue garantit une grande précision dimensionnelle et une bonne tenue mécanique
• Le raccordement taraudé et fileté au standard BSP facilite l'intégration sur de nombreuses installations industrielles
Applications
• Réseaux de transfert de fluides courants compatibles du Groupe 2 en milieu industriel
• Installations de manutention de liquides nécessitant des raccordements rapides à cames en inox
• Opérations de maintenance et de réparation sur canalisations taraudées et équipements filetés BSP
Avantages
• Résistance élevée à la corrosion grâce à l'utilisation d'inox EN 1.4408
• Étanchéité assurée par un joint NBR spécifiquement dimensionné pour les coupleurs
• Montage et démontage rapides des lignes de fluide par système de cames normalisé
• Conformité aux normes MIL-C-27487 et A-A 59326 pour une interchangeabilité internationale
Conception
• Corps et cames en inox EN 1.4408 moulés par procédé de cire perdue
• Filetage taraudé au standard BSP pour raccordement femelle
• Joint d'étanchéité en NBR monté uniquement sur les coupleurs
• Construction exclue de la directive 2014/68/UE selon l'article 1 paragraphe 2b
Caractéristiques techniques
• Plage de température de service : -10 °C à +80 °C
• Pression d'emploi recommandée inox EN 1.4408 : 11 bar
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 100 mm
• Longueur version 1/2 pouce : 43.5 mm
• Longueur version 3/4 pouce : 46 mm
• Longueur version 1 pouce : 54 mm
• Longueur version 1 pouce 1/4 : 61 mm
• Longueur version 1 pouce 1/2 : 63 mm
• Longueur version 2 pouces : 72 mm
• Longueur version 2 pouces 1/2 : 80.5 mm
• Longueur version 3 pouces : 84 mm
• Longueur version 4 pouces : 89 mm
• Nombre de versions de diamètre disponibles : 9 unités
