Présentation

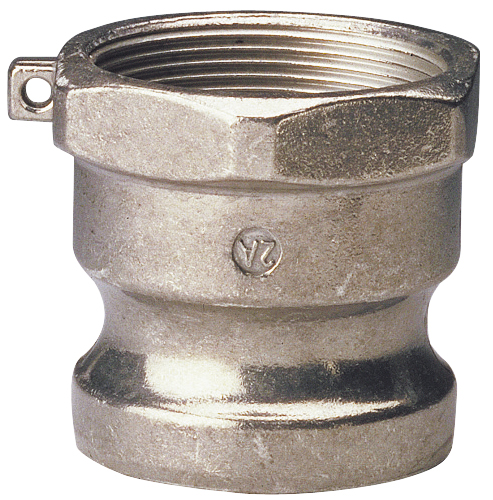

• Le raccord rapide à cames Sferaco 2201 ADAPTATEUR femelle A est conçu pour le raccordement rapide de canalisations de fluides courants
• Il est équipé d'un corps en aluminium léger permettant une manipulation aisée sur site
• Ce modèle intègre des cames en laiton assurant un verrouillage fiable du coupleur compatible
• Sa conception taraudée femelle en filetage BSP garantit une connexion standardisée aux installations existantes
• Le système est adapté aux applications hydrauliques du groupe 2 dans une plage de température contrôlée
Applications
• Raccordement rapide de flexibles sur réseaux de distribution de fluides courants
• Liaison démontable de tuyauteries dans les installations industrielles et agricoles
• Connexions temporaires ou de réparation sur réseaux hydrauliques basse et moyenne pression
Avantages
• Sécurisation du raccordement grâce aux cames en laiton offrant un verrouillage efficace
• Poids réduit lié à la construction en aluminium facilitant la manutention et la pose
• Compatibilité avec de nombreux coupleurs standards grâce au taraudage BSP femelle
Conception
• Corps en aluminium moulé pour une bonne tenue mécanique et un poids optimisé
• Cames en laiton assurant une résistance accrue à l'usure lors des manœuvres répétées
• Filetage intérieur BSP pour raccordement direct sur les accessoires ou les canalisations existants
Caractéristiques techniques
• Plage de température de service : -10 °C à 80 °C
• Pression de service recommandée diamètre 1/2 pouce : 11 bar
• Pression de service recommandée diamètre 3/4 pouce : 16 bar
• Pression de service recommandée diamètre 2 pouces : 11 bar
• Pression de service recommandée diamètre 2 pouces 1/2 : 9 bar
• Pression de service recommandée diamètre 3 pouces : 7 bar
• Longueur adaptateur femelle A diamètre 1/2 pouce : 40 mm
• Longueur adaptateur femelle A diamètre 3/4 pouce : 40 mm
• Longueur adaptateur femelle A diamètre 1 pouce : 48 mm
• Longueur adaptateur femelle A diamètre 1 pouce 1/4 : 54,6 mm
• Longueur adaptateur femelle A diamètre 1 pouce 1/2 : 56 mm
• Longueur adaptateur femelle A diamètre 2 pouces : 63 mm
• Longueur adaptateur femelle A diamètre 2 pouces 1/2 : 68,2 mm
• Longueur adaptateur femelle A diamètre 3 pouces : 69 mm
• Longueur adaptateur femelle A diamètre 4 pouces : 76,5 mm
