Présentation

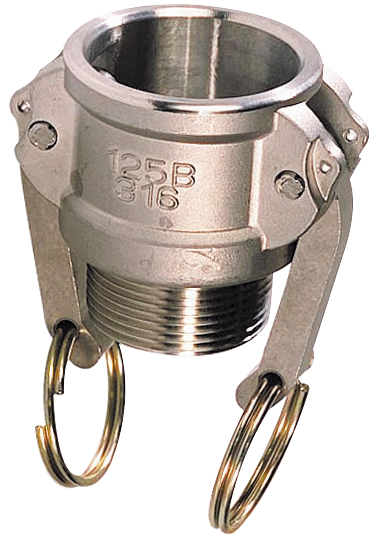

• Le raccord rapide à cames Sferaco 2242 Coupleur mâle B est conçu pour l'assemblage et la réparation rapide de lignes de fluides industriels
• Il permet le raccordement sécurisé de flexibles et de tuyauteries grâce à un système de cames robuste
• Ce modèle en inox est adapté aux fluides courants compatibles du groupe 2 dans une large plage de pressions
• Sa conception avec joint en élastomère assure une bonne étanchéité en service
• Le système de fixation taraudé et fileté facilite l'intégration du raccord dans les installations existantes
Applications
• Raccordement rapide de flexibles pour le transfert de fluides industriels du groupe 2
• Montage sur réseaux fixes ou mobiles pour opérations de remplissage et de vidange
• Utilisation sur installations de manutention de liquides en milieu industriel ou tertiaire
Avantages
• Système de cames permettant un couplage et un décrochage rapides sans outillage spécifique
• Corps en inox offrant une excellente résistance à la corrosion et à l'usure
• Plage de température de service étendue permettant une utilisation de -10°C à +80°C
Conception
• Corps et cames en inox EN 1.4408 obtenus par procédé de cire perdue
• Joint d'étanchéité en NBR monté en standard sur les coupleurs
• Raccordement taraudé et fileté compatible avec les filetages de type BSP
Caractéristiques techniques
• Gamme de diamètres nominaux : 1/2 à 4 pouces
• Pression d'emploi recommandée inox EN 1.4408 pour diamètre 1/2 pouce : 11 bar
• Pression d'emploi recommandée inox EN 1.4408 pour diamètre 3/4 pouce : 18 bar
• Pression d'emploi recommandée inox EN 1.4408 pour diamètre 2 pouces : 16 bar
• Plage de température de service : -10°C à +80°C
• Longueur pour diamètre 1/2 pouce : 44 mm
• Longueur pour diamètre 3/4 pouce : 47 mm
• Longueur pour diamètre 1 pouce : 55,5 mm
• Longueur pour diamètre 1 pouce 1/4 : 61 mm
• Longueur pour diamètre 1 pouce 1/2 : 63 mm
• Longueur pour diamètre 2 pouces : 72 mm
• Longueur pour diamètre 2 pouces 1/2 : 81 mm
• Longueur pour diamètre 3 pouces : 84 mm
• Longueur pour diamètre 4 pouces : 91 mm
