Présentation

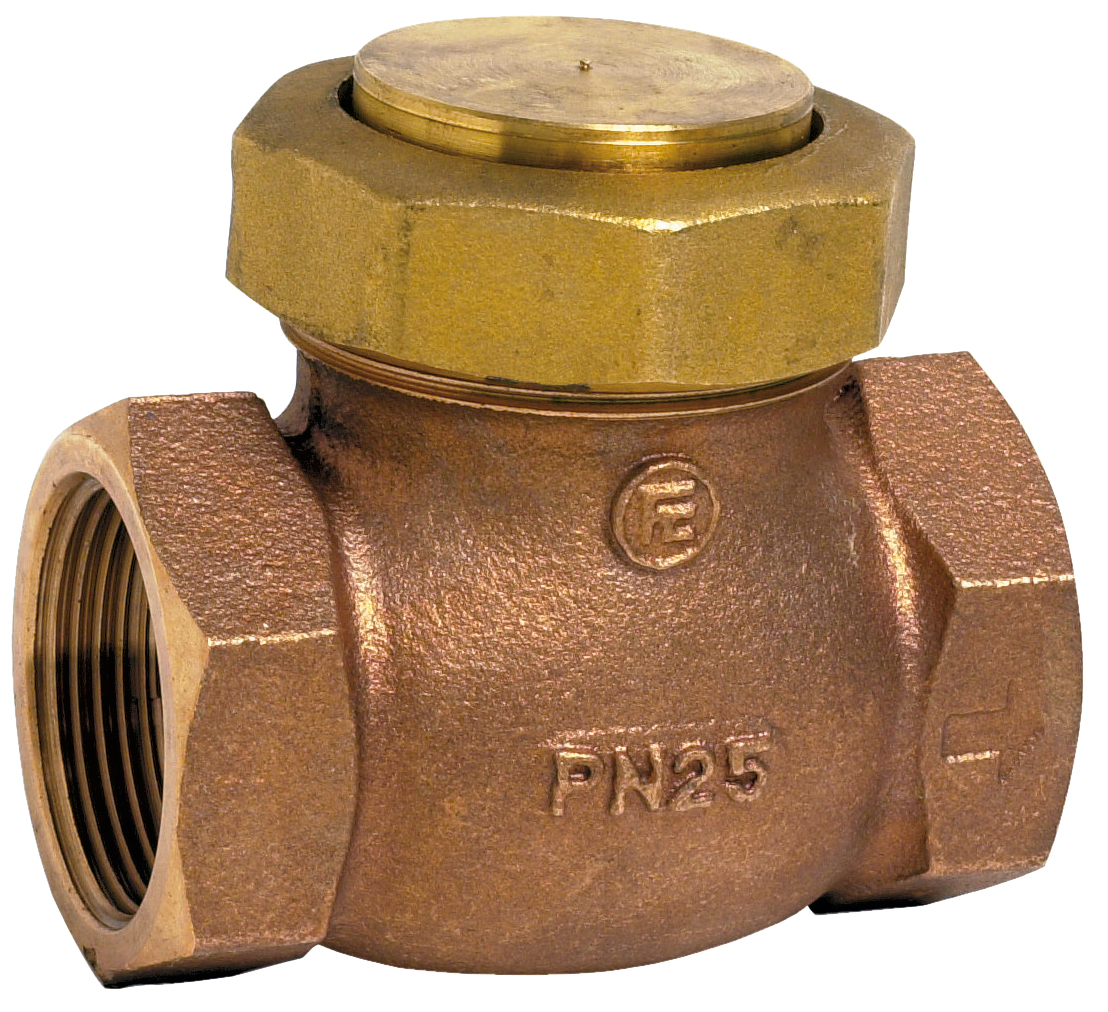

• Le clapet de non-retour Sferaco 350 est conçu pour assurer un sens unique d'écoulement dans les réseaux d'eau de chauffage, d'adduction, de distribution et d'évacuation
• Équipé d'un corps en bronze ASTM B62 et d'un siège en inox ASTM A182 F316L, il garantit une excellente résistance à la corrosion et une grande fiabilité en service
• Ce modèle à levée verticale est prévu pour des pressions de service jusqu'à 25 bars et des températures de -10 °C à +180 °C
• Sa conception avec ressort en inox 303 et chapeau union facilite la maintenance et le contrôle du clapet en installation
• Le système de raccordement femelle permet un montage horizontal aisé sur les canalisations des installations de chauffage et d'eau
Applications
• Réseaux de chauffage à eau chaude dans les bâtiments résidentiels et tertiaires
• Lignes d'adduction et de distribution d'eau froide ou d'eau chaude sanitaire
• Circuits d'évacuation d'eau dans les installations industrielles et collectives
Avantages
• Résistance élevée à la corrosion grâce au siège en inox ASTM A182 F316L et au corps en bronze ASTM B62
• Compatibilité avec des conditions de service sévères avec pression de service jusqu'à 25 bars et plage de température de -10 °C à +180 °C
• Maintenance simplifiée avec chapeau union permettant un accès rapide à l'obturateur et au ressort
• Montage horizontal facile grâce aux raccordements femelles normalisés pour une intégration rapide dans les réseaux existants
Conception
• Corps en bronze ASTM B62 dimensionné pour une pression de service de 25 bars
• Siège en inox ASTM A182 F316L assurant une étanchéité durable et une longue durée de vie
• Ressort en inox 303 maintenant l'obturateur en position fermée en absence de circulation
• Chapeau union en laiton titré CW614N du diamètre nominal 1/4" au diamètre nominal 1" 1/2 et en bronze au diamètre nominal 2"
• Raccordements femelles permettant un montage horizontal sur les canalisations
Caractéristiques techniques
• Pression de service : 25 bars
• Température de service mini : -10 °C
• Température de service maxi : 180 °C
• Diamètre nominal mini : 1/4 "
• Diamètre nominal maxi : 2 "
• Écartement pour diamètre nominal 1/4 " : 46 mm
• Écartement pour diamètre nominal 3/8 " : 46 mm
• Écartement pour diamètre nominal 1/2 " : 56 mm
• Écartement pour diamètre nominal 3/4 " : 62 mm
• Écartement pour diamètre nominal 1 " : 74 mm
• Écartement pour diamètre nominal 1 " 1/4 : 91 mm
• Écartement pour diamètre nominal 1 " 1/2 : 100 mm
• Écartement pour diamètre nominal 2 " : 128 mm
• Norme de construction : Directive 2014/68/UE catégorie de risque 2
• Garantie Motralec indicative : 10 ans maximum selon conditions
