Présentation

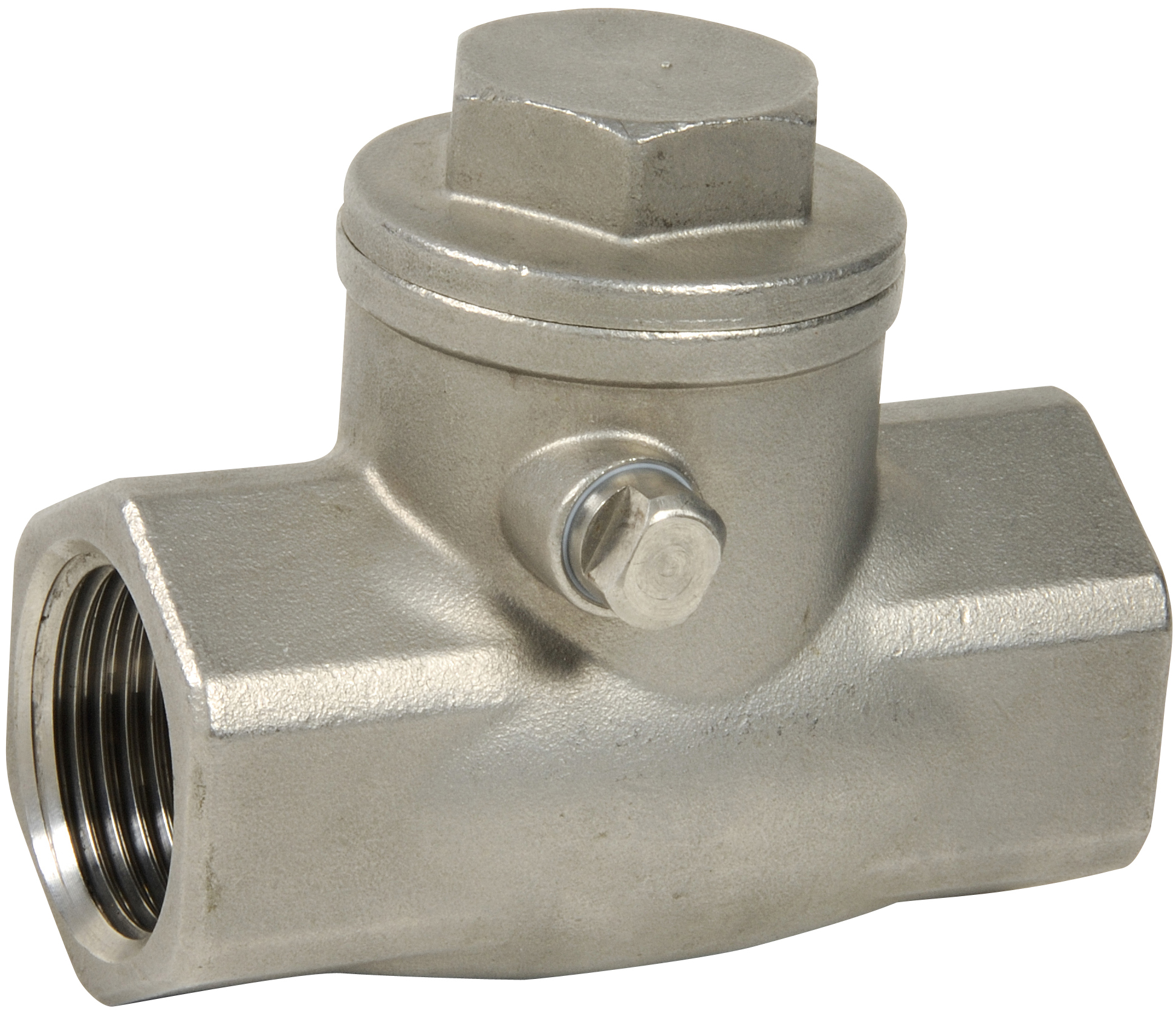

• Le clapet anti-retour Sferaco 320 est conçu pour empêcher les retours de fluide dans les réseaux de distribution et d'évacuation
• Il est équipé d'un siège métal-métal pour assurer une étanchéité fiable dans les applications exigeantes
• Ce modèle en inox EN 1.4408 accepte les liquides et gaz du groupe 1 sous une pression de service élevée
• Sa conception à système simple battant garantit un fonctionnement automatique sans alimentation énergétique
• Le système est prévu pour un montage horizontal ou vertical avec fluide ascendant afin d'optimiser la sécurité hydraulique de l'installation
Applications
• Réseaux d'adduction d'eau chaude ou froide sous pression jusqu'à 16 bars
• Circuits de distribution de gaz du groupe 1 en milieu industriel
• Lignes de process et collecteurs de retour dans les installations générales de fluides
Avantages
• Étanchéité métal-métal assurant une grande résistance aux températures élevées jusqu'à 180 °C
• Corps, chapeau et battant en inox EN 1.4408 offrant une excellente résistance à la corrosion
• Montage possible en position horizontale ou verticale avec fluide ascendant pour une intégration flexible dans les réseaux
Conception
• Corps, chapeau et battant en inox EN 1.4408
• Axe en inox ASTM A182F316 avec joint d'axe en PTFE
• Clapet simple battant avec raccordement femelle taraudé
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -25 à 180 °C
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 2 pouces
• Écartement pour DN 1/4 pouce : 63 mm
• Écartement pour DN 3/8 pouce : 63 mm
• Écartement pour DN 1/2 pouce : 63 mm
• Écartement pour DN 3/4 pouce : 78 mm
• Écartement pour DN 1 pouce : 87 mm
• Écartement pour DN 1 pouce 1/4 : 100 mm
• Écartement pour DN 1 pouce 1/2 : 115 mm
• Écartement pour DN 2 pouces : 135 mm
• Zones ATEX compatibles : 1, 2, 21 et 22
• Prix indicatif DN 1/2 pouce : 48,93 € hors taxes
