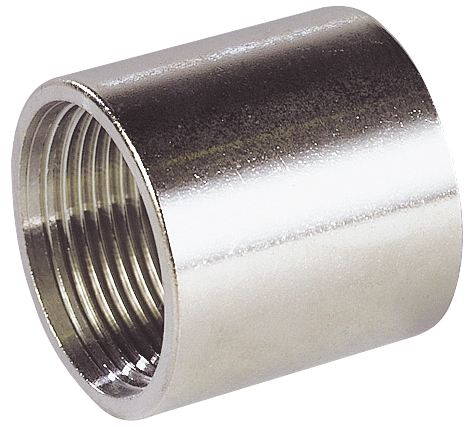

Raccord manchon inox taraudé pour réseaux de fluides
Sferaco 2015

Présentation
• Le raccord manchon Sferaco 2015 Manchon est conçu pour l'assemblage et la réparation de tuyauteries transportant des fluides courants du groupe 2
• Il est équipé d'un corps en inox ASTM A351 CF8M garantissant une excellente résistance à la corrosion et aux contraintes mécaniques
• Ce modèle offre un raccordement taraudé cylindrique ou fileté conique conforme aux normes ISO 228/1 et ISO 7/1
• Sa conception en classe 150 permet une utilisation jusqu'à une pression de service de 20 bars
• Le système supporte une plage de température de service étendue de -25 °C à +180 °C pour de nombreuses applications industrielles

Applications
• Raccordement et réparation de réseaux de distribution de fluides industriels du groupe 2
• Montage de ligne de process en inox nécessitant un raccord taraudé étanche
• Adaptation et prolongement de tuyauteries en inox dans les installations de chauffage et de refroidissement

Avantages
• Résistance élevée à la corrosion grâce au corps en inox ASTM A351 CF8M
• Compatibilité avec une large plage de températures de -25 °C à +180 °C
• Conformité aux normes ISO 228/1 et ISO 7/1 facilitant l'intégration dans des réseaux existants

Conception
• Corps en inox ASTM A351 CF8M pour le manchon 2015
• Classe de pression 150 adaptée aux réseaux jusqu'à 20 bars
• Filetage taraudé cylindrique ISO 228/1 et filetage conique ISO 7/1 selon les versions

Caractéristiques techniques
• Pression de service : 20 bars
• Température de service minimale : -25 °C
• Température de service maximale : 180 °C
• Classe de pression : 150
• Diamètre nominal minimal : 0,125 pouce
• Diamètre nominal maximal : 4 pouces
• Longueur minimale du manchon : 17 mm
• Longueur maximale du manchon : 83 mm
• Conditionnement standard petits diamètres : 10 pièces
• Conditionnement standard grands diamètres : 1 pièce
• Matière du corps : inox ASTM A351 CF8M
• Gamme de code article : 2015001 à 2015012
• Groupe de fluide compatible : groupe 2
