Présentation

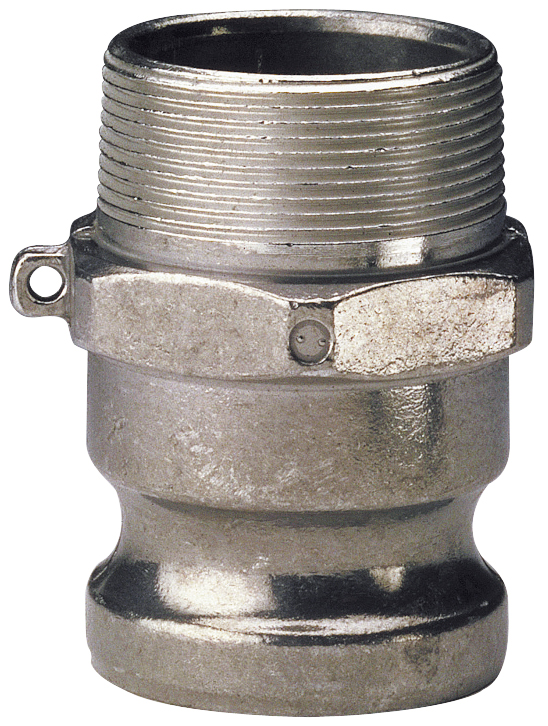

• Le raccord rapide à cames Sferaco 2206 Adaptateur mâle F est conçu pour le raccordement rapide de tuyauteries et équipements sur fluides courants du groupe 2
• Il permet une liaison sûre entre un coupleur à cames et un filetage mâle BSP grâce à son corps en aluminium et son usinage précis
• Ce modèle est destiné aux installations hydrauliques industrielles fonctionnant sous pression modérée avec une plage de température contrôlée
• Sa conception normalisée garantit l'interchangeabilité avec les accouplements conformes aux normes MIL-C-27487 et A-A 59326
• Le système de cames associé à cet adaptateur offre une connexion et une déconnexion rapides limitant les temps d'arrêt des installations
Applications
• Raccordement rapide de flexibles et collecteurs sur réseaux de distribution de fluides du groupe 2
• Adaptation de sorties filetées mâles BSP sur systèmes d'arrosage et de lavage industriels
• Connexion de tuyauteries sur installations de transfert de liquides dans l'industrie et le bâtiment
Avantages
• Raccordement rapide par système à cames limitant les temps de montage et de démontage
• Compatibilité avec de nombreux fluides courants du groupe 2 grâce à la construction en aluminium
• Interchangeabilité assurée par le respect des normes MIL-C-27487 et A-A 59326
• Large choix de diamètres nominaux de 1/2 pouce à 4 pouces pour couvrir de nombreux besoins
Conception
• Corps en aluminium moulé pour une bonne résistance mécanique et une masse réduite
• Cames en laiton associées aux coupleurs pour une fermeture fiable et durable
• Raccordement taraudé et fileté de type BSP pour une compatibilité avec les réseaux standards
• Conception conforme à la directive 2014/68/UE, produits exclus selon l'article 1 paragraphe 2b
Caractéristiques techniques
• Groupe de fluide : groupe 2
• Plage de température de service : -10 °C à +80 °C
• Pression de service recommandée aluminium diamètre 1/2 pouce : 11 bar
• Pression de service recommandée aluminium diamètre 3/4 pouce : 16 bar
• Pression de service recommandée aluminium diamètre 2 pouces : 11 bar
• Pression de service recommandée aluminium diamètre 3 pouces : 7 bar
• Longueur adaptateur diamètre 1/2 pouce : 55 mm
• Longueur adaptateur diamètre 3/4 pouce : 55 mm
• Longueur adaptateur diamètre 1 pouce : 66 mm
• Longueur adaptateur diamètre 1 pouce 1/4 : 73,6 mm
• Longueur adaptateur diamètre 1 pouce 1/2 : 76 mm
• Longueur adaptateur diamètre 2 pouces : 86,5 mm
• Longueur adaptateur diamètre 4 pouces : 112 mm
