Présentation

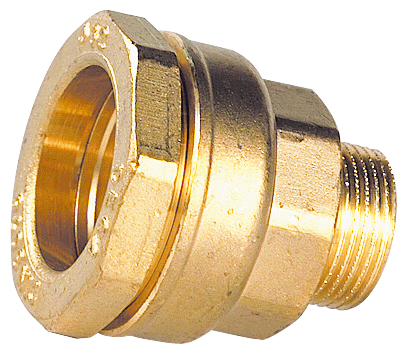

• Le raccord de réparation Sferaco 862 DROIT MÂLE RÉDUIT est conçu pour l'adduction d'eau, l'irrigation, l'arrosage et les réseaux de géothermie en tube polyéthylène
• Il est équipé d'un système de serrage extérieur permettant un montage rapide sur tube polyéthylène sans démontage complet du raccord
• Ce modèle associe un filetage mâle réduit et un emboîtement pour tube, facilitant le raccordement sur des installations neuves ou en rénovation
• Sa conception en laiton matricé CW617N avec joint torique en NBR garantit une bonne résistance mécanique et une tenue en pression durable
• Le système est prévu pour des pressions de service élevées et des températures d'eau contrôlées, ce qui le rend adapté aux réseaux sous pression domestiques et agricoles
Applications
• Adduction d'eau potable sur réseaux en tube polyéthylène en bâtiment résidentiel ou collectif
• Irrigation et arrosage de jardins, espaces verts et installations agricoles
• Réseaux de géothermie et de récupération d'eau de pluie en basse température
• Raccordement et réparation de canalisations enterrées en polyéthylène
• Adaptation de diamètres entre tube polyéthylène et filetages mâles des installations existantes
Avantages
• Montage direct sur tube polyéthylène sans démontage complet du raccord, ce qui réduit le temps d'installation
• Serrage extérieur par bague crantée et écrou de serrage assurant une excellente tenue mécanique et une bonne étanchéité
• Corps, embout et bague haute en laiton titré CW617N matricé offrant une grande résistance à la corrosion et aux contraintes mécaniques
• Compatibilité avec de l'eau glycolée jusqu'à 30 %, adaptée aux installations de géothermie et de réseaux de chauffage basse température
• Certifications ACS selon le diamètre garantissant la compatibilité avec l'eau destinée à la consommation humaine
Conception
• Joint torique en NBR dimensionné pour assurer l'étanchéité sur des pressions de service jusqu'à 16 bars
• Raccord, embout et bague de crantage haute en laiton titré CW617N obtenus par matriçage
• Raccordement combinant taraudage cylindrique et filetage conique selon la norme DIN 2999
• Bague crantée en laiton et écrou de serrage assurant le maintien axial du tube polyéthylène
• Conception compatible avec les tuyaux polyéthylène normalisés selon DIN 8076-1 et homologation DVGW
Caractéristiques techniques
• Pression de service jusqu'au diamètre 63 : 16 bars
• Pression de service au-delà du diamètre 63 : 10 bars
• Température de service min : +4 °C
• Température de service max : +40 °C
• Teneur max en glycol dans l'eau : 30 %
• Longueur version 20-3/8 pouces : 47 mm
• Longueur version 25-1/2 pouces : 51,5 mm
• Longueur version 32-3/4 pouces : 56,5 mm
• Longueur version 40-1 pouce : 67 mm
• Longueur version 50-1 pouce 1/4 : 72 mm
• Longueur version 63-1 pouce 1/2 : 75,5 mm
• Conditionnement version 20-3/8 pouces : 10 pièces
• Conditionnement version 25-1/2 pouces : 10 pièces
• Conditionnement version 32-3/4 pouces : 10 pièces
• Conditionnement version 40-1 pouce : 10 pièces
• Conditionnement version 50-1 pouce 1/4 : 5 pièces
• Conditionnement version 63-1 pouce 1/2 : 8 pièces
• Code commercial version 20-3/8 pouces : 862320
• Code commercial version 25-1/2 pouces : 862425
• Code commercial version 32-3/4 pouces : 862532
• Code commercial version 40-1 pouce : 862640
• Code commercial version 50-1 pouce 1/4 : 862750
• Code commercial version 63-1 pouce 1/2 : 862863
