Présentation

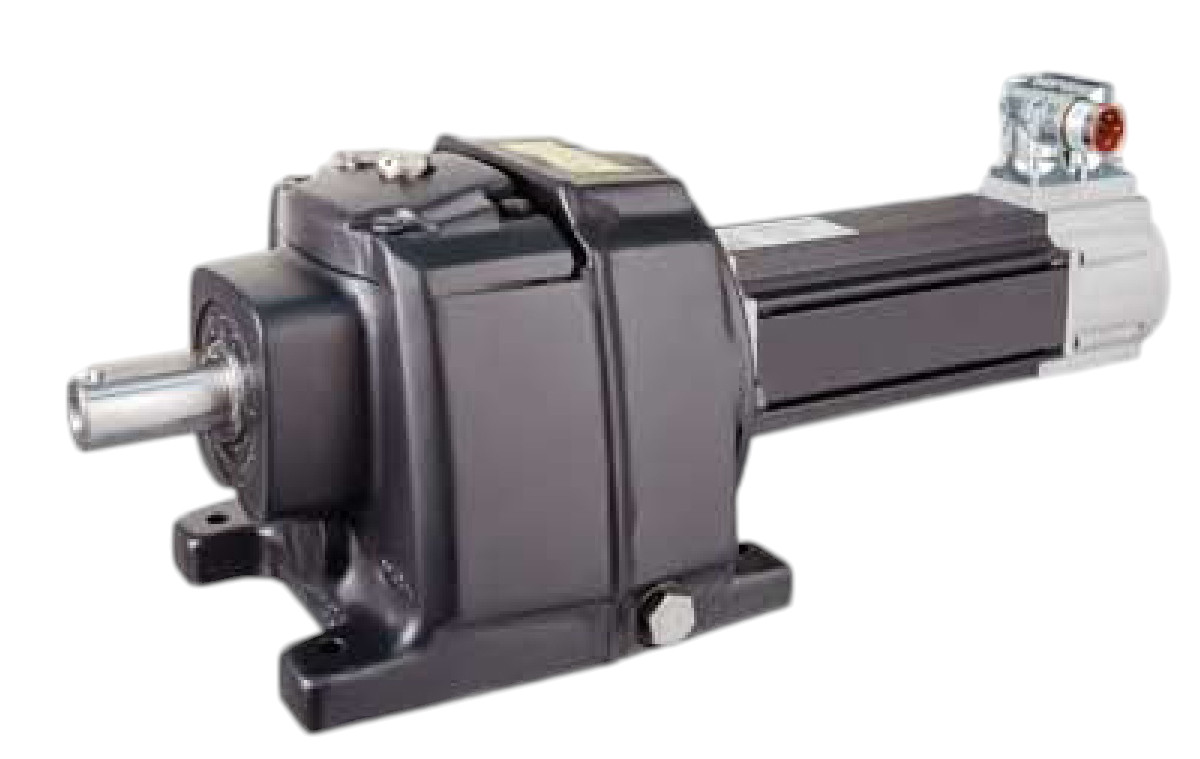

• Le servoréducteur Leroy Somer (Nidec) DYNABLOC est conçu pour les applications à haute dynamique nécessitant une grande précision de positionnement
• Il couvre une plage de couples de 20 N.m'à 5000 N.m pour répondre aux besoins des machines les plus exigeantes
• Ce modèle s'associe aux variateurs Unidrive SP et Digitax ST pour une commande de mouvement performante et flexible
• Sa conception permet une intégration aisée dans de nombreuses architectures grâce à des sorties d'arbres variées
• Le système peut être complété par des servomoteurs Unimotor FM avec ou sans frein pour une solution d'entraînement complète
Applications
• Entraînement de machines d'emballage et de conditionnement nécessitant des cadences rapides
• Positionnement précis pour les applications d'étiquetage et d'ensachage en ligne
• Systèmes d'entraînement pour machines d'imprimerie et machines outils
• Commandes de mouvement pour machines à bois, machines textile et machines spéciales de process
• Robotique, palettiseurs, portiques et systèmes de manutention rapide en environnement industriel
Avantages
• Réduction de jeu angulaire adaptée à chaque niveau de précision, du standard à l'expert
• Large plage de rapports de réduction de 1,25 à 1000 pour optimiser le couple et la vitesse
• Intégration facilitée grâce aux nombreuses configurations d'arbres lents axiaux, perpendiculaires ou parallèles
• Compatibilité avec une gamme complète de servomoteurs Unimotor FM et de variateurs Emerson
• Possibilité d'intégrer différents capteurs de position pour répondre aux exigences de contrôle de mouvement avancé
Conception
• Jeu angulaire décliné en niveaux Expert, Médium, Basic et Standard selon les séries Cb, Ot, Mub, Mb, Pjl, Pjn et Mjd
• Sélection mécanique orientée haute rigidité torsionnelle pour une grande précision de positionnement
• Rapports de réduction disponibles de 1,25 à 1000 pour un large éventail de configurations cinématiques
• Sortie arbre lent proposée en version axiale, perpendiculaire ou parallèle selon l'installation
• Configurations d'arbre plein lisse ou claveté, et d'arbre creux rainuré ou avec frette pour une adaptation optimale
• Servomoteurs associés de type Unimotor FM pouvant être fournis avec ou sans frein
• Connecteurs orientables pour faciliter le câblage et la mise en œuvre en armoire ou sur machine
• Capteurs de position disponibles en codeur incrémental, codeur absolu monotour ou multitours, ou résolveur
Caractéristiques techniques
• Couple nominal : 20 N.m'à 5000 N.m
• Type de produit : servoréducteur pour applications à haute dynamique
• Plage de jeu angulaire Expert : inférieur à 1 minute d'arc pour Pjn et Mjd
• Plage de jeu angulaire Médium : 3 à 5 minutes d'arc pour Pjn et Mjd
• Plage de jeu angulaire Basic : 8 à 12 minutes d'arc pour Pjl, Mjd et Pjn
• Plage de jeu angulaire Standard : 10 à 30 minutes d'arc pour Cb, Ot, Mub et Mb
• Rapports de réduction disponibles : 1,25 à 1000
• Configurations d'arbre lent : axiale, perpendiculaire ou parallèle
• Types d'arbres disponibles : arbre plein lisse ou claveté, arbre creux rainuré ou avec frette
• Servomoteurs compatibles : série Unimotor FM
• Options de frein : servomoteurs avec ou sans frein intégré
• Connectique : connecteurs orientables pour adaptation au câblage machine
• Capteurs de position compatibles : codeur incrémental, codeur absolu monotour, codeur absolu multitours, résolveur
• Variateurs associés : Unidrive SP et Digitax ST
• Domaine d'application : emballage, conditionnement, imprimerie, machines outils, robotique, manutention rapide
