Présentation

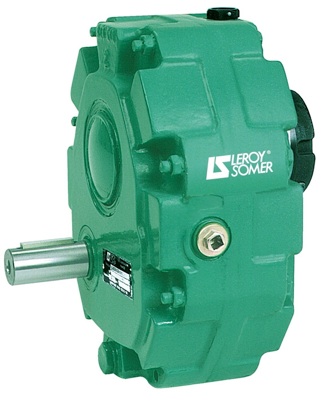

• Le réducteur de vitesse à arbre creux Leroy Somer (Nidec) Poulibloc 2000 est conçu pour l'entraînement de machines industrielles nécessitant une réduction de vitesse fiable
• Équipé d'un système exclusif de bague conique, il permet un montage et un démontage rapides sur l'arbre client sans usinage particulier
• Ce modèle couvre un large choix de diamètres de bague pour s'adapter à de nombreux arbres de sortie
• Sa conception en fonte nervurée usinée par paire assure une rigidité élevée et une grande précision d'alignement
• Le système d'arbres creux traversants et de bras de réaction facilite l'intégration dans des installations neuves ou existantes
Applications
• Entraînement de vis à grain dans les installations de manutention de produits vrac
• Motorisation de bandes transporteuses dans les secteurs industriels et agroalimentaires
• Réduction de vitesse pour machines de process nécessitant un couple élevé à faible vitesse
• Transmission de mouvement sur équipements nécessitant un montage direct sur arbre sans accouplement
• Utilisation dans des systèmes d'entraînement avec bras de réaction pour garantir la tenue au couple
Avantages
• Montage et démontage simplifiés grâce à la bague conique exclusive
• Adaptation aisée à différents diamètres d'arbre client grâce au large choix de bagues
• Fiabilité accrue par l'utilisation d'engrenages en acier traité à haute dureté
• Maintenance facilitée par la présence d'un bouchon magnétique livré en standard pour la récupération des particules métalliques
• Souplesse d'installation avec plusieurs positions possibles du bras ou gousset de réaction
Conception
• Carter en fonte nervurée usiné par paire pour garantir rigidité et précision d'entraxe
• Arbre creux traversant protégé par un obturateur amovible pour la sécurité et la propreté de l'installation
• Engrenages en acier traité à 60-64 Rockwell C avec denture hélicoïdale shavée, rectifiée ou taillée carbure
• Roulements à billes ou à rouleaux largement dimensionnés pour supporter des charges radiales et axiales importantes
• Joints d'étanchéité à double lèvres montés sur des portées traitées et rectifiées pour une excellente tenue à l'huile
Caractéristiques techniques
• Type de produit : réducteur de vitesse à arbre creux Poulibloc 2000
• Plage de puissance moteur disponible : jusqu'à 55 kW
• Nombre de types de réducteurs : 8 types
• Rapports de réduction standard disponibles : 1/5, 1/12, 1/20, 1/25
• Plage de vitesses de sortie typique : 10 à 355 min-1 selon combinaison moteur et poulies
• Type de fixation : bras de réaction avec tendeur et clé de serrage de la bague livrés'en standard
• Système de liaison à l'arbre : bague conique TB avec différents alésages standard
• Rigidité du carter : fonte nervurée usinée par paire
• Traitement des engrenages : acier traité 60-64 Rockwell C
• Type de denture : denture hélicoïdale shavée, rectifiée ou taillée carbure
• Type de roulements : roulements à billes ou à rouleaux fortement dimensionnés
• Étanchéité : joints à double lèvres sur portées traitées et rectifiées
• Équipement standard : bouchon magnétique de vidange
• Positions de réaction : 3 positions possibles du gousset ou bras de réaction selon le type
• Versions de réducteur liées aux moteurs : compatibilité avec moteurs Leroy Somer (Nidec) LS et LSES en plusieurs puissances
