Présentation

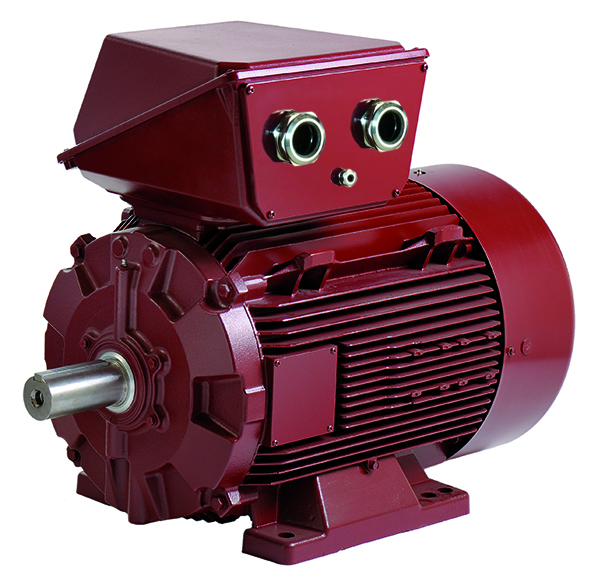

• La gamme de moteurs synchrones à aimants permanents Leroy Somer (Nidec) Dyneo est conçue pour offrir des solutions de motorisation à très'haut rendement énergétique dans l’industrie
• Elle combine moteurs à aimants permanents et variateurs de vitesse pour optimiser les performances de couple et de vitesse sur une large plage de fonctionnement
• Ce modèle s’appuie sur une mécanique normalisée CEI issue des moteurs asynchrones pour garantir une interchangeabilité et une intégration simples dans les installations existantes
• La technologie Dyneo assure une efficacité énergétique supérieure aux exigences de la classe IE4 et des retours sur investissement rapides
• Le système motovariateur Dyneo propose une mise en œuvre proche d’un moteur asynchrone grâce au pilotage sans capteur et aux variateurs dédiés
Applications
• Motorisation à vitesse variable pour pompes de process industriels et stations d’eau potable
• Entraînement de compresseurs à vis pour les installations de réfrigération et de compression industrielle
• Motorisation de ventilateurs axiaux et de tours de traitement d’air avec couplage direct sur l’hélice
• Commande de motoréducteurs pour convoyeurs dans les carrières et installations de manutention continue
• Entraînement de broyeurs et d’extrudeuses dans les industries de la nutrition animale et du caoutchouc
Avantages
• Rendement exceptionnel sur toute la plage de vitesse, réduisant significativement la consommation d’énergie
• Couple optimal disponible sur une large plage de vitesse, permettant l’élimination potentielle des transmissions mécaniques
• Retour sur investissement rapide grâce aux économies d’énergie et à la réduction du coût global de possession
• Interchangeabilité avec des mécaniques CEI normalisées pour un remplacement simple des moteurs asynchrones existants
• Pilotage sans capteur assurant une mise en œuvre simplifiée et une fiabilité accrue des ensembles moteur-variateur
Conception
• Mécanique robuste dérivée des moteurs asynchrones avec paliers en fonte et carter aluminium ou IP23 selon les séries
• Ensemble stator-rotor à aimants permanents conçu pour des vitesses de 1500 à 5500 min-1 selon la puissance
• Système d’étanchéité certifié IP55 sur les versions carter aluminium avec joint d’arbre à faibles pertes énergétiques
• Blocage breveté des aimants dans la structure rotor pour assurer la tenue mécanique à haute vitesse
• Refroidissement optimisé du moteur pour réduire les pertes et minimiser le niveau sonore en fonctionnement
Caractéristiques techniques
• Plage de puissance moteurs LSRPM : 3 à 350 kW
• Plage de vitesse moteurs LSRPM : 1500 à 5500 min-1
• Indice de protection mécanique LSRPM : IP55 avec carter aluminium
• Plage de puissance moteurs PLSRPM : 315 à 500 kW
• Plage de vitesse moteurs PLSRPM : 1500 à 3600 min-1
• Indice de protection mécanique PLSRPM : IP23
• Plage de puissance sous-ensemble HPM : 30 à 270 kW
• Rendement énergétique : niveau supérieur aux exigences équivalentes à IE4 et NEMA Super Premium
• Système de refroidissement optimisé pour la réduction des pertes et du niveau sonore
• Sondes de température CTP intégrées pour la protection thermique des enroulements
• Options pour utilisation en vitesse variable : Système d’Isolation Renforcée, roulements isolés, imprégnation avec vernis sans solvant
• Réserve thermique de conception : 25 K pour supporter les conditions de charge sévères
• Compatibilité avec variateurs Unidrive M, Powerdrive MD2 et Powerdrive F300 pour le pilotage des moteurs à aimants permanents
