Présentation

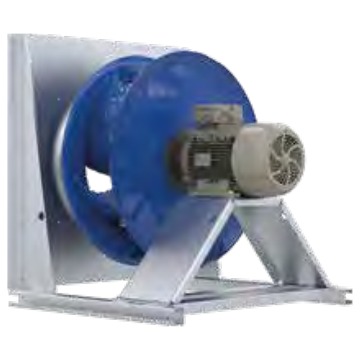

• Le ventilateur Ziehl-Abegg ZAbluefin ER90I ZAmotpremium IE3 est conçu pour la ventilation d'air avec une roue centrifuge haut rendement en montage plug fan
• Il est équipé d'une roue en tôle brillante thermolaquée en classe de résistance 1 RAL 5002 pour une excellente tenue mécanique et anticorrosion
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle du débit d'air en service
• Sa conception permet un montage en position horizontale H pour une intégration facile dans les centrales de traitement d'air et caissons de ventilation
• Le système est entraîné par un moteur ZAmotpremium IE3 protégé par résistance PTC, garantissant une durée de vie élevée et une efficacité énergétique optimisée
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commercial, bureaux et locaux techniques nécessitant un débit contrôlé
• Intégration dans des caissons de ventilation et unités de traitement d'air avec mesure et régulation du débit d'air
Avantages
• Rendement énergétique élevé grâce à la combinaison de la roue ZAbluefin et du moteur ZAmotpremium IE3
• Mesure intégrée du débit d'air via la buse d'entrée permettant un contrôle précis de l'installation
• Large plage de puissances de 4.00 kW à 22.00 kW pour s'adapter à de nombreuses configurations de ventilation
Conception
• Roue centrifuge en tôle brillante thermolaquée couleur RAL 5002 pour une grande robustesse
• Indice de protection moteur IP55 avec classe thermique THCL155 pour un fonctionnement fiable
• Mise en place horizontale H facilitant l'intégration dans les caissons et centrales de traitement d'air
Caractéristiques techniques
• Plage de puissance nominale : 4.00-22.00 kW
• Tension nominale : 3x400 V
• Fréquence nominale : 50 Hz
• Température minimale du fluide : -20 °C
• Température maximale du fluide à la vitesse maximale : 40 °C
• Degré de protection : IP55
• Rendement moteur max : 92.2 %
• Rendement roue pic : 74.7 %
• Courant nominal max : 43.00 A
• Vitesse nominale : 730-978 tr/min
• Vitesse maximale : 790-1340 tr/min
• Fréquence maximale : 54-69 Hz
• Poids selon version : 253.00-417.00 kg
• Longueur T : 1160-1320 mm
• Hauteur T1 : 1129-1271 mm
