Présentation

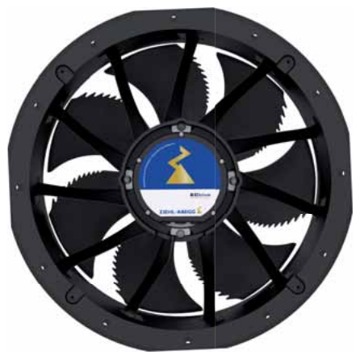

• Le ventilateur Ziehl-Abegg FE2owlet-ECblue ZAplus ZN050 est conçu pour le refroidissement d'huile et le refroidissement de transformateurs électriques
• Équipé d'une technologie de moteur à commutation électronique, il offre une régulation précise de la vitesse et une consommation énergétique optimisée
• Ce modèle intègre un boîtier de connexion et un contrôleur intégré pour faciliter l'installation et la commande
• Sa conception avec hélice composite haute performance et carter ZAplus assure un débit d'air élevé avec un niveau sonore réduit
• Le système est adapté aux applications exigeantes grâce à une large plage de températures ambiantes admissibles et à une protection moteur active
Applications
• Refroidissement d'huile dans les transformateurs de puissance
• Ventilation de refroidissement pour transformateurs immergés en huile
• Refroidissement d'équipements électriques nécessitant un fort débit d'air
• Ventilation industrielle sur installations fixes avec garde de protection
• Intégration dans des systèmes de refroidissement de transformateurs neufs ou en rénovation
Avantages
• Rendement élevé grâce à la technologie de moteur à commutation électronique et à l'hélice optimisée
• Consommation électrique réduite avec une puissance absorbée de 940 W en fonctionnement nominal
• Fonctionnement fiable dans une plage de températures ambiantes de -35 °C à 55 °C
• Protection du moteur renforcée grâce à une gestion active de la température intégrée
• Conformité aux exigences ErP 2015 et aux certifications CE et UL pour une intégration facilitée
Conception
• Hélice à 7 pales en matériau composite haute performance non revêtu de couleur noire
• Rotor en acier avec peinture bi-couche couleur RAL 5002 bleu outremer
• Carter ZAplus avec possibilité de montage de la volute sur les deux côtés
• Indice de protection mécanique et électrique IP54 pour le moteur et le bornier
• Classe thermique THCL155 permettant une tenue en température élevée du bobinage
Caractéristiques techniques
• Tension assignée : 380-480 V
• Nombre de phases d'alimentation : 3 phases
• Fréquence assignée : 50-60 Hz
• Puissance absorbée nominale : 940 W
• Puissance absorbée à pression de 0 Pa : 760 W
• Courant nominal : 1.60-1.25 A
• Vitesse nominale : 1550 min-1
• Vitesse à pression de 0 Pa : 1550 min-1
• Débit d'air à pression de 0 Pa : 2.6 m3/s
• Température ambiante minimale permise : -35 °C
• Température ambiante maximale permise : 55 °C
• Rendement statique : 56.3 %
• Rendement ErP N réel : 62.9 %
• Rendement ErP N cible : 40 %
• Nombre de pales : 7
