Présentation

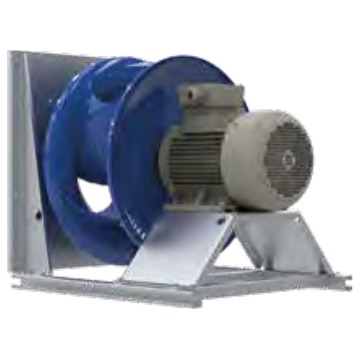

• Le ventilateur Ziehl-Abegg ZAbluefin ER31I ZAmotpremium IE3 est conçu pour la ventilation d'air avec une turbine centrifuge à haut rendement
• Il est équipé d'une roue centrifuge en tôle brillante thermolaquée, avec une résistance de surface classe 1 et une finition RAL 5002 bleu outremer
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air
• Sa conception en version plug fan avec position de montage horizontale facilite l'intégration dans les centrales de traitement d'air et les caissons de ventilation
• Le moteur asynchrone ZAmotpremium IE3 avec protection par résistance PTC et indice de protection IP55 assure un fonctionnement fiable dans des conditions exigeantes
Applications
• Ventilation d'extraction et d'insufflation d'air dans les centrales de traitement d'air
• Renouvellement d'air dans les bâtiments tertiaires, industriels et commerciaux
• Intégration dans des caissons de ventilation à haut rendement énergétique
• Modernisation d'installations existantes pour améliorer l'efficacité énergétique
• Ventilation de process nécessitant un contrôle précis du débit d'air
Avantages
• Rendement élevé de la roue centrifuge permettant une réduction de la consommation électrique
• Moteur ZAmotpremium IE3 à haut rendement pour une meilleure efficacité énergétique globale
• Buse d'entrée avec dispositif de mesure intégrée pour un réglage et un suivi précis du débit d'air
• Indice de protection IP55 offrant une bonne résistance aux poussières et aux projections d'eau
• Plage de températures de fonctionnement du fluide de -20 °C à 40 °C adaptée à de nombreuses installations de ventilation
Conception
• Roue centrifuge en tôle brillante thermolaquée avec résistance de surface classe 1
• Finition de la turbine en RAL 5002 bleu outremer pour une identification visuelle rapide
• Buse d'entrée équipée d'un dispositif de mesure pour la mesure du débit d'air
• Position de montage horizontale optimisée pour un montage en plug fan dans les caissons
• Moteur asynchrone triphasé ZAmotpremium IE3 avec protection par résistance PTC et classe thermique 155
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance nominale minimale : 1.10 kW
• Puissance nominale maximale : 4.00 kW
• Rendement moteur minimal : 82.7 %
• Rendement moteur maximal : 88.1 %
• Courant nominal minimal : 2.20 A
• Courant nominal maximal : 7.30 A
• Vitesse nominale minimale : 2885 tr/min
• Vitesse nominale maximale : 2945 tr/min
• Vitesse maximale minimale : 2990 tr/min
• Vitesse maximale maximale : 4245 tr/min
• Fréquence maximale minimale : 52 Hz
• Fréquence maximale maximale : 72 Hz
• Température de fluide minimale : -20 °C
• Température de fluide maximale : 40 °C
• Indice de protection moteur : IP55
• Classe thermique moteur : 155
• Poids minimal : 26.00 kg
• Poids maximal : 49.00 kg
