Présentation

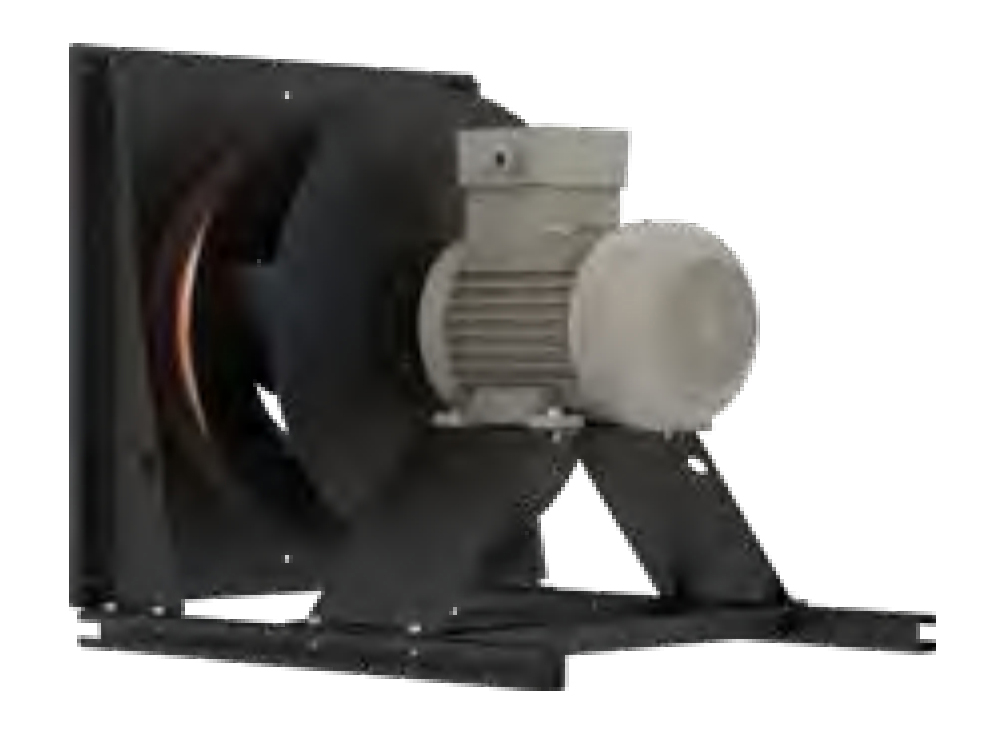

• Le ventilateur centrifuge plug fan ATEX Ziehl-Abegg ER35C est conçu pour l'extraction et l'insufflation d'air dans des environnements nécessitant une conformité ATEX
• Équipé d'une roue centrifuge à haut rendement, il assure un débit d'air important avec une faible consommation énergétique
• Ce modèle intègre une turbine en tôle brillante revêtue par poudre, offrant une résistance mécanique élevée et une excellente tenue à la corrosion
• Sa conception plug fan avec volute ouverte facilite l'intégration dans des caissons ou des centrales de traitement d'air
• Le système de mesure de débit intégré dans la buse d'entrée permet un contrôle précis du fonctionnement aéraulique
Applications
• Ventilation d'extraction d'air dans les zones à atmosphères explosibles industrielles
• Insufflation d'air dans les centrales de traitement d'air pour bâtiments tertiaires nécessitant une certification ATEX
• Renouvellement d'air dans les locaux techniques, ateliers ou process avec présence possible de gaz inflammables
Avantages
• Rendement élevé du ventilateur permettant de réduire la consommation électrique globale de l'installation
• Certification ATEX de catégorie II 2G assurant une utilisation en zones présentant des risques d'explosion de gaz
• Surveillance facilitée grâce à la buse d'entrée équipée d'un dispositif de mesure de débit d'air
• Protection moteur renforcée avec résistance PTC et degré de protection IP56 pour un fonctionnement fiable
• Plage de puissance étendue de 1.5 kW à 4.0 kW pour s'adapter à de nombreuses configurations de ventilation
Conception
• Roue centrifuge en tôle d'acier brillante avec revêtement par poudre classe de résistance 2 RAL 9005
• Buse d'entrée profilée avec dispositif de mesure intégré pour la mesure du débit d'air
• Moteur asynchrone triphasé IE3 conçu pour un fonctionnement horizontal de type H
• Protection moteur par résistance PTC intégrée pour la surveillance thermique
• Indice de protection IP56 et classe thermique THCL155 pour une meilleure tenue aux conditions sévères
Caractéristiques techniques
• Plage de puissance : 1.5 à 4.0 kW
• Tension nominale : 400 V triphasé
• Fréquence nominale : 50 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Rendement moteur : 85.5 à 88.4 %
• Courant nominal : 3.21 à 7.59 A
• Vitesse nominale : 1445 à 2910 tr/min
• Vitesse max : 2485 à 3650 tr/min
• Fréquence max : 52 à 86 Hz
• Poids selon version : 65.00 à 96.00 kg
• Longueur T : 562 à 641 mm
• Hauteur H2 : 535 à 561 mm
• Coefficient de buse standard : 121 sans grille
• Coefficient de buse avec grille : 106 avec grille
