Présentation

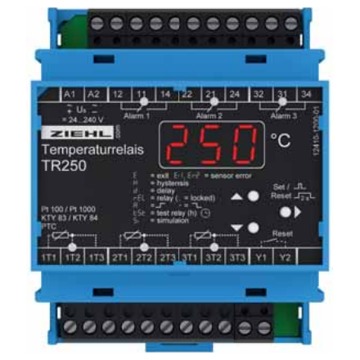

• Le relais de température Ziehl-Abegg TR250 Pt1100 est conçu pour la surveillance thermique précise de transformateurs et d'équipements électriques sensibles
• Il permet le contrôle simultané de jusqu'à 3 capteurs de température de types différents avec affichage numérique intégré
• Équipé d'un affichage digital 3 chiffres, il indique les températures dans une plage étendue de -199 à +850 °C
• Ce modèle offre 3 seuils d'alarme programmables, chacun associé à un relais à contact inverseur
• Sa conception autorise une programmation simple par 3 boutons et propose 6 programmes standard préconfigurés
Applications
• Surveillance de température de transformateurs de puissance en exploitation continue
• Protection thermique d'enroulements de moteurs électriques et génératrices
• Contrôle de température dans armoires électriques et tableaux de distribution
• Gestion d'alarmes de surchauffe dans installations industrielles et tertiaires
• Supervision des températures dans systèmes de refroidissement de transformateurs
Avantages
• Surveillance simultanée de 3 capteurs de température pour une protection multipoint
• Compatibilité avec capteurs Pt100, Pt1000, KTY83/84 et sondes à coefficient de température positif pour une grande flexibilité d'installation
• Affichage digital clair avec résolution de 0,1 °C dans la plage critique -19,9 à +99,9 °C
• Fonction de mémorisation des valeurs minimum et maximum pour l'analyse des conditions de fonctionnement
• Montage possible sur rail selon EN 60715 ou par vis M4 pour une intégration aisée dans les coffrets
Conception
• Boîtier compact avec dimensions 90 x 70 x 58 mm optimisées pour rail normalisé
• Indice de protection IP30 en façade et IP20 pour les bornes de raccordement
• Trois relais à contacts inverseurs programmables pour diverses fonctions de commutation
• Surveillance intégrée des capteurs en cas de rupture de fil ou de court-circuit
• Signalisation par diodes électroluminescentes pour l'état des capteurs, des alarmes et des relais
Caractéristiques techniques
• Alimentation électrique : 24 à 240 V courant alternatif ou courant continu
• Nombre de capteurs surveillés : 3 unités
• Types de capteurs compatibles : Pt100, Pt1000, KTY83, KTY84, sondes à coefficient de température positif
• Plage de mesure température affichage : -199 à 850 °C
• Résolution d'affichage détaillée : 0,1 °C dans la plage -19,9 à 99,9 °C
• Nombre de seuils de température programmables : 3 niveaux
• Nombre de relais de sortie : 3 contacts inverseurs
• Nombre de programmes standard intégrés : 6 configurations
• Température ambiante minimum de fonctionnement : -20 °C
• Température ambiante maximum de fonctionnement : 65 °C
• Poids du relais : 0,20 kg
• Largeur du boîtier : 90 mm
• Hauteur du boîtier : 70 mm
• Profondeur du boîtier : 58 mm
• Indice de protection boîtier : IP30 façade et IP20 bornes
