Présentation

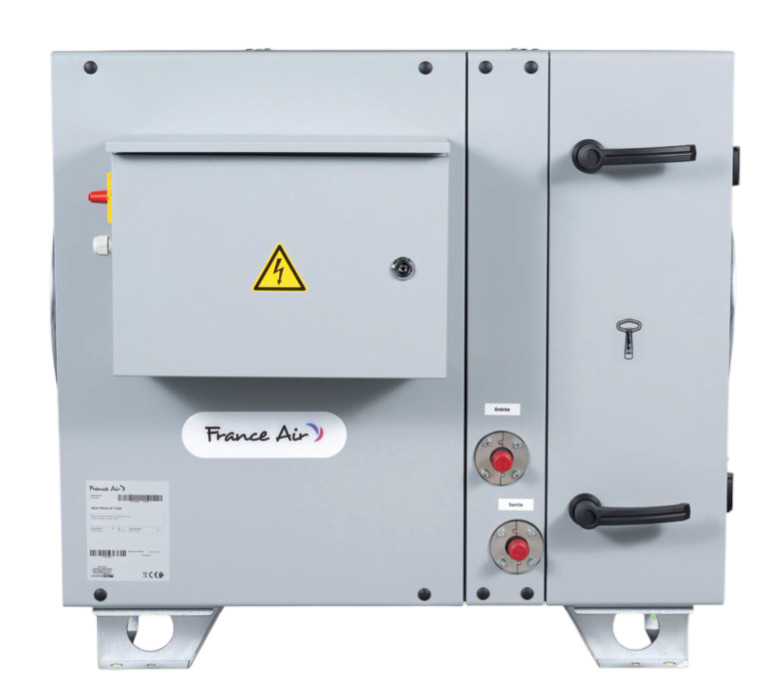

• Le module de rafraîchissement adiabatique France Air FRESH'UP est conçu pour limiter la surchauffe estivale dans les systèmes de traitement d'air double flux
• Il permet un rafraîchissement adiabatique indirect de l'air soufflé sans recours à la climatisation mécanique
• Sa conception optimise l'utilisation d'eau avec une consommation réduite pour des débits d'air allant de 600 à 9 000 m3/h
• Le système intègre une régulation embarquée compatible avec les centrales équipées d'une régulation Oxéo Touch pour une gestion automatique du rafraîchissement
• Ce module garantit un confort d'été amélioré sans apport d'humidité dans les locaux et sans risque sanitaire
Applications
• Rafraîchissement adiabatique indirect de l'air ambiant en été dans les bâtiments tertiaires
• Traitement d'air des salles de sport et salles de fitness avec forte occupation
• Confort d'été dans les crèches et établissements d'accueil de jeunes enfants
• Rafraîchissement de l'air dans les bureaux et locaux administratifs
• Amélioration du confort d'été dans les EHPAD hors locaux de sommeil
Avantages
• Solution de rafraîchissement écologique permettant de réduire le recours à la climatisation traditionnelle
• Consommation d'eau limitée avec une évaporation d'environ 5 l/h pour un débit d'air de 1 500 m3/h
• Aucun apport d'humidité dans les locaux grâce au principe de rafraîchissement adiabatique indirect
• Régulation embarquée assurant le déclenchement de la pompe, le remplissage automatique et le mode hiver avec cycle de nettoyage
• Compatibilité avec les récupérateurs contre-flux ou rotatifs France Air équipés de la régulation Oxéo Touch
Conception
• Structure autoportante en acier galvanisé prélaqué RAL 7040 avec panneaux double peau isolés par 50 mm de laine minérale densité 40 à 150 kg/m3
• Bac à condensats en acier inoxydable avec socle support en acier galvanisé de 90 mm de hauteur
• Média adiabatique en cellulose de 200 mm d'épaisseur, haute efficacité, avec option média fibre de verre classé A1
• Module hydraulique avec pompe de circulation centrifuge submersible et robinet d'alimentation équipé d'un capteur de niveau d'eau
• Filtration de reprise assurée par un filtre plan de 46 mm de classe ISO ePM10 55 % équivalent M5 avec possibilité de séparateur de gouttelettes
Caractéristiques techniques
• Gain de température au soufflage : jusqu'à 5 °C
• Température d'air autorisée : +5 à +40 °C
• Humidité relative maximale de l'air véhiculé : 90 %
• Épaisseur du média adiabatique : 200 mm
• Épaisseur d'isolation des panneaux : 50 mm
• Densité de la laine minérale : 40 à 150 kg/m3
• Capacité du réservoir d'eau pour tailles 600 à 1 500 : 17,4 l
• Capacité du réservoir d'eau pour tailles 2 000 à 5 000 : 25,9 à 34,4 l
• Consommation d'eau pour taille 1 500 : 5,22 l/h
• Consommation d'eau pour taille 5 000 : 14,78 l/h
• Consommation d'eau pour taille 9 000 : 29,32 l/h
• Puissance électrique de la pompe : 0,111 kW
• Intensité électrique nominale : 0,5 A
• Alimentation électrique : monophasé 230 V 50 Hz avec terre et neutre
• Diamètre des piquages aérauliques : 250 à 710 mm selon taille
• Poids de l'unité : 85 à 181 kg selon taille
• Hauteur de l'unité : 710 à 1 240 mm selon taille
• Plage de débit d'air : 600 à 9 000 m3/h
