Présentation

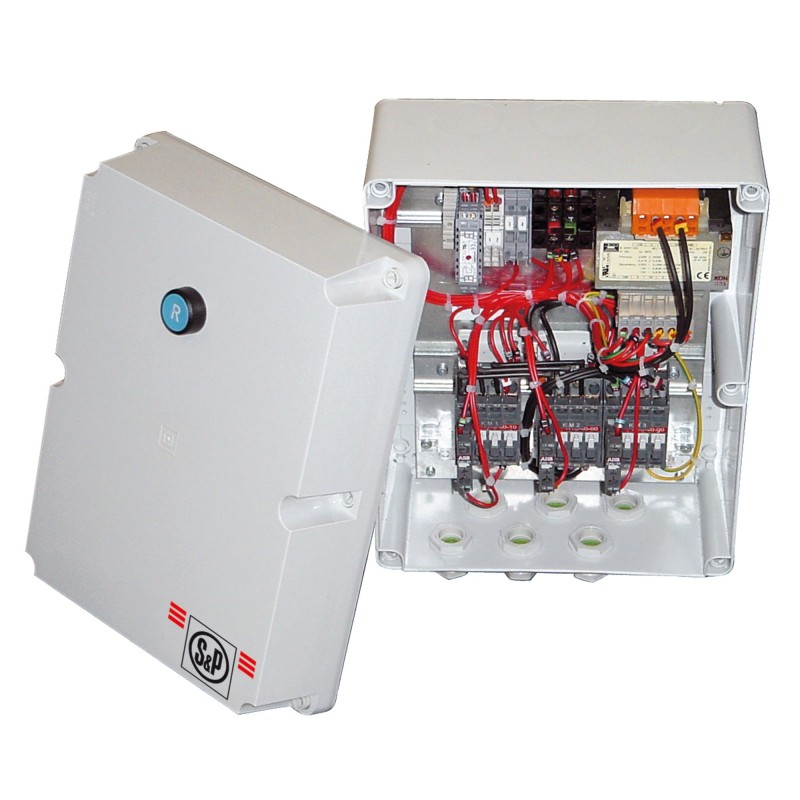

• Le coffret électrique Vim VORAX CONNECT gère en toute sécurité les fonctions de pompage d air, d exctraction et de désenfumage dans les grandes cuisines professionnelles
• Équipé d un transformateur intégré délivrant une tension de 24 Vac pour la télécommande de déclenchement, il est livré pré-câblé pour une alimentation triphasée 400V 50-60 Hz
• Ce modèle intègre une fonction anti-retour sur le circuit confort, un bornier de raccordement pour la commande de sécurité et un bouton de réarmement en façade pour le contrôle et la remise en service du système
• Sa conception en coffret ABS IP55 classé V0 permet une installation intérieure ou extérieure avec une excellente étanchéité, garantissant la protection de l hydraulique de ventilation et des composants électriques
• Idéale pour séparer clairement les circuits de sécurité et de confort, cette solution contribue à la conformité réglementaire des installations de désenfumage mécanique en environnement de restauration collective
Applications
• Gestion du fonctionnement confort et désenfumage dans les grandes cuisines professionnelles
• Séparation du circuit de sécurité ventilateur 400 C 2H et du circuit de confort
• Commande de ventilateurs d extraction et d introduction en simple ou double vitesse
• Mise en conformité des installations avec les exigences réglementaires de désenfumage mécanique
• Pilotage centralisé des commandes locales de ventilation via un coffret dédié
Avantages
• Réduction de complexité d installation grâce à un coffret pré-câblé prêt à raccorder au TGBT et aux ventilateurs
• Séparation claire des circuits de contrôle et de sécurité pour une meilleure protection des personnes et des biens
• Construction robuste en ABS classé V0 et indice de protection IP55 pour une excellente tenue en milieu de cuisine
• Fiabilité accrue grâce à la fonction anti-retour intégrée sur le circuit confort empêchant tout court-circuit de commande
• Compatibilité étendue avec commandes 1 ou 2 vitesses, auto-transformateurs, variateurs électroniques ou de fréquence et régulation Vorax Eco
Conception
• Coffret en ABS classé V0 avec indice de protection IP55 pour installation intérieure ou extérieure
• Pré-câblage prévu pour alimentation triphasée 400V 50-60 Hz afin de simplifier le raccordement électrique
• Transformateur intégré délivrant 24 Vac pour la télécommande de déclenchement de sécurité
• Bornier de raccordement dédié à la télécommande de sécurité pour un câblage clair et contrôlé
• Fonction anti-retour intégrée sur le circuit confort pour blocage des retours de commande et sécurisation du système
Caractéristiques techniques
• Type : Coffret électrique confort et désenfumage pour cuisines professionnelles
• Alimentation : Triphasé 400V 50-60 Hz
• Indice de protection : IP55
• Température max : 400 C 2H pour ventilateur raccordé selon réglementation
• Matériaux : Coffret ABS classé V0 avec kit de fixation murale
• Tension auxiliaire : 24 Vac pour télécommande de déclenchement
• Fonctions : Gestion confort, désenfumage et test de bon fonctionnement
• Commande : Compatibilité commandes 1 ou 2 vitesses, auto-transformateur, variateur électronique ou de fréquence
• Sécurité : Fonction anti-retour sur circuit confort et bouton de réarmement en façade
• Installation : Pose en dehors de la zone cuisine avec câbles CR1-C1 pour les circuits de sécurité
