Présentation
• Le régulateur de débit France Air EVOLYS V3 est conçu pour le pilotage automatique des ventilateurs à moteur à commutation électronique en gaine ou en caisson
• Il permet de maintenir un débit constant ou une pression constante en fonction d'un point de consigne prédéfini
• Équipé d'un afficheur à cristaux liquides rétroéclairé, il offre une lecture claire des paramètres de configuration et des valeurs de débit
• Ce modèle intègre les entrées de mesure de pression, de débit et de température nécessaires à une régulation précise
• Le système peut fonctionner en mode autonome, avec télécommande déportée ou en communication Modbus pour une gestion technique centralisée
Applications
• Régulation de débit constant des ventilateurs à moteur à commutation électronique installés en gaine dans les bâtiments tertiaires
• Pilotage en pression constante des ventilateurs à moteur à commutation électronique de type caisson dans les installations de ventilation
• Utilisation en intérieur ou en extérieur sous casquette pare-pluie pour la gestion de la ventilation d'extraction ou de soufflage
Avantages
• Compatibilité assurée avec l'ensemble des ventilateurs à moteur à commutation électronique France Air pour une intégration directe
• Maintien automatique du débit en fonction du point de consigne sans intervention manuelle
• Paramétrage local simplifié grâce à l'afficheur et aux touches de réglage en face avant
• Kit complet incluant la prise de pression, la sonde de débit et la sonde de température pour une installation rapide
• Programmation horaire possible au moyen de la télécommande déportée disponible en option
Conception
• Boîtier en plastique ABS-V0 conforme à la norme UL-94 de couleur blanche RAL 9010
• Indice de protection IP54 selon la norme NF EN 60529 pour un montage en ambiance tertiaire

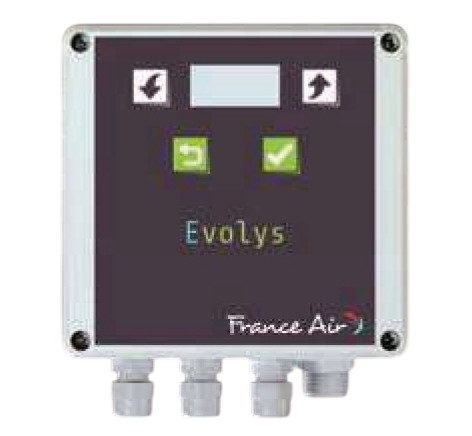

• Panneau de commande en façade avec afficheur à cristaux liquides 2 x 8 caractères rétroéclairé et 4 touches de réglage
• Entrées de mesure dédiées à la pression différentielle, au débit, à la température et aux signaux analogiques ou par modulation de largeur d'impulsion
• Bornier de raccordement permettant l'alimentation, les sorties de commande des moteurs à commutation électronique et la communication Modbus
Caractéristiques techniques
• Nombre de modes de régulation : 2 (débit constant, pression constante)
• Alimentation générale : 230 V courant alternatif 50 Hz
• Tension de sortie auxiliaire : 24 V courant continu 100 mA
• Consommation électrique : 20 mA max sous 230 V courant alternatif
• Plage de température de fonctionnement : -10 à 50 °C
• Afficheur à cristaux liquides : 2 lignes de 8 caractères
• Sortie de commande analogique : 0 à 10 V pour moteur à commutation électronique
• Nombre de sorties auxiliaires relais : 2 sorties à contact sec normalement ouvert
• Protocole de communication : Modbus RTU sur liaison RS485
• Indice de protection : IP54 selon NF EN 60529
• Matière du boîtier : plastique ABS-V0 selon UL-94
• Couleur du boîtier : blanc RAL 9010
• Tension de sortie sonde de température : 24 V courant continu
• Nombre de touches de réglage en façade : 4 unités
