Présentation

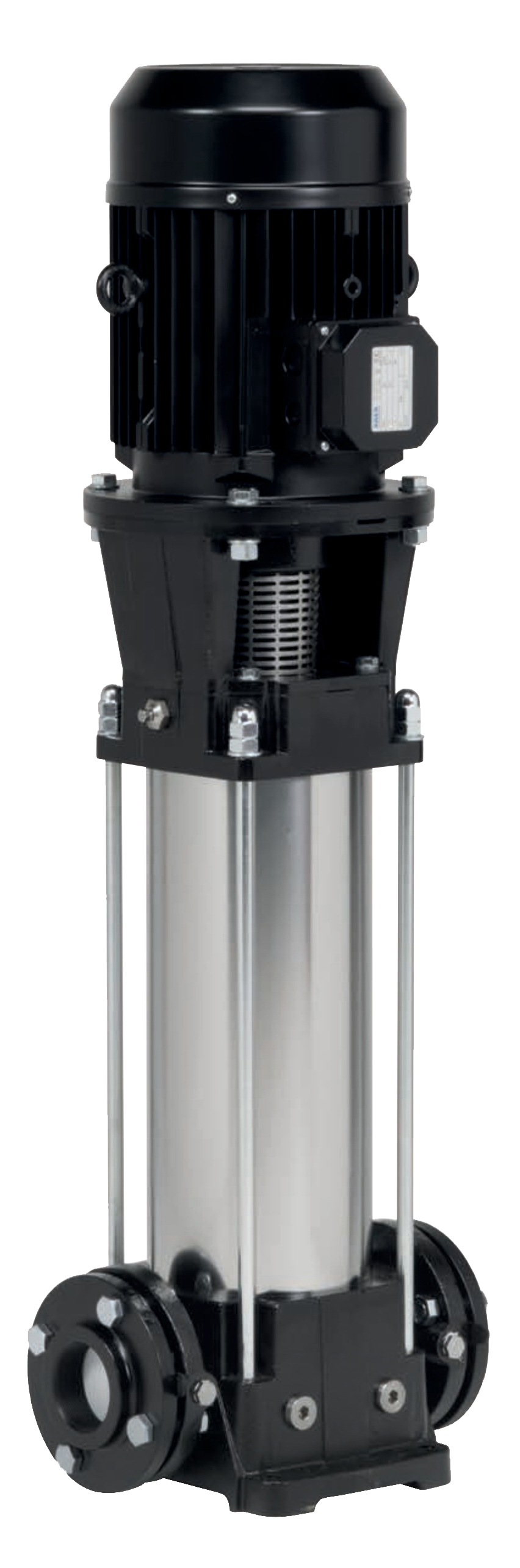

• La pompe centrifuge multicellulaire verticale Saer MK est conçue pour le surpresseur et le relevage d'eau claire à moyenne pression
• Elle assure des débits pouvant atteindre 110 m3/h avec des hauteurs manométriques élevées jusqu'à 322 m
• Équipée de moteurs asynchrones haut rendement IE2 ou IE3, elle garantit une consommation énergétique optimisée
• Sa conception modulaire avec plusieurs familles hydrauliques permet d'adapter précisément la pompe aux besoins de chaque installation
• Le système peut être complété par un variateur de vitesse intégré pour maintenir une pression constante dans les réseaux
Applications
• Surpression d'eau potable dans les bâtiments collectifs et tertiaires
• Alimentation sous pression de réseaux de distribution industrielle
• Irrigation agricole sous aspersion ou goutte à goutte de moyenne et grande surface
• Relevage d'eau dans les installations de process nécessitant des pressions élevées
• Alimentation de chaudières et circuits fermés avec eau claire jusqu'à 120°C
Avantages
• Rendements hydrauliques élevés grâce aux étages multiples optimisés pour 2900 tr/min
• Large plage de fonctionnement couvrant des débits de 6 à 110 m3/h selon les versions
• Encombrement réduit grâce à l'architecture verticale facilitant l'intégration en local technique
• Compatible avec variateur de fréquence pour une régulation fine de la pression et du débit
• Conception conforme à la directive européenne d'écoconception ErP 2009/125/CE pour pompes et moteurs
Conception
• Corps de pompe et lanterne en fonte EN-GJL-250 pour une grande rigidité mécanique
• Étages hydrauliques en acier inoxydable, laiton ou acier carbone microfondu selon les séries MK32, MK40, MK50, MK65 et MK100
• Arbre de pompe en acier inoxydable AISI 431 avec guidage par paliers et bagues antifriction
• Garniture mécanique normalisée selon EN 12756 avec combinaisons Graphite, carbure de silicium, carbure de tungstène et EPDM
• Raccordements par brides normalisées DN32 à DN100 avec pressions admissibles jusqu'à 40 bar
Caractéristiques techniques
• Débit min : 1 m3/h
• Débit max : 110 m3/h
• Hauteur manométrique max : 394 m
• Pression de service max : 40 bar
• Plage de température liquide : -15°C à 120°C
• Puissance moteur min : 0,75 kW
• Puissance moteur max : 55 kW
• Vitesse de rotation : 2900 1/min
• Tension d'alimentation : 400/690 V
• Fréquence d'alimentation : 50 Hz
• Indice de protection moteur : IP55
• Indice de rendement minimum pompe MEI : 0,40
• Nombre d'étages hydrauliques : 2 à 25
• Diamètre nominal des brides : DN32 à DN100
