Présentation

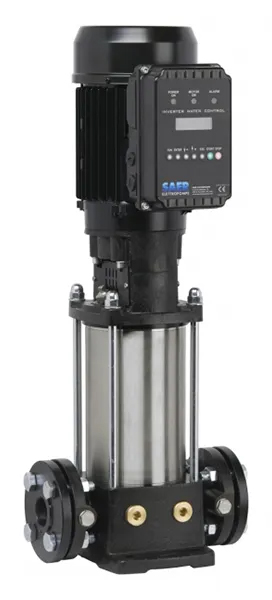

• L'electropompe Saer MK50 est conçue pour le relevage et la surpression d'eau propre dans des installations nécessitant des pressions élevées
• Elle associe une conception multicellulaire à axe vertical et un encombrement réduit pour une intégration simple dans les locaux techniques
• Ce modèle couvre une gamme de 20 variantes avec des puissances de 3 à 15 kW pour s'adapter à de nombreux réseaux hydrauliques
• Sa construction en acier inoxydable et acier au carbone de microfusion garantit une excellente résistance mécanique et une longue durée de vie
• Le système est prévu pour fonctionner avec des brides normalisées et des moteurs verticaux normalisés afin de faciliter la maintenance et le remplacement
Applications
• Installations de relevage d'eau avec ou sans surpresseur à vessie dans les bâtiments tertiaires et industriels
• Alimentation de réseaux d'irrigation agricole sous pression élevée
• Systèmes de protection incendie par réseaux sprinkleurs ou colonnes sèches sous pression
• Groupes de surpression pour distribution d'eau potable dans les immeubles collectifs
• Circulation d'eau à pression contrôlée dans les procédés industriels
Avantages
• Large plage de fonctionnement avec débit maximum de 24 m3/h et hauteur manométrique totale jusqu'à 263 m
• Structure verticale compacte permettant une implantation dans des locaux d'exploitation à espace réduit
• Hydraulique multicellulaire offrant un rendement élevé pour les applications de surpression exigeantes
• Matériaux résistants avec corps en acier inoxydable AISI304 et parties hydrauliques disponibles en AISI316 pour une meilleure résistance à la corrosion
• Possibilité de versions spéciales avec variateur de vitesse intégré jusqu'à 5,5 kW pour optimiser la consommation d'énergie
Conception
• Axe vertical supporté par un palier de butée dimensionné pour les fortes charges axiales
• Turbines et diffuseurs en acier au carbone de microfusion G20Mn5 avec bague d'usure oscillante
• Arbre en acier inoxydable AISI431 ou en acier inoxydable Duplex disponible sur demande
• Bride d'aspiration et de refoulement en configuration in-line conforme à la norme UNI EN 1092-2
• Garniture mécanique bidirectionnelle en graphite, carbure de silicium et élastomères EPDM
Caractéristiques techniques
• Nombre de modèles : 20 versions
• Plage de puissance moteur : 3-15 kW
• Vitesse de rotation nominale : 2900 tr/min
• Débit max à 2900 tr/min : 24 m3/h
• Hauteur manométrique max à 2900 tr/min : 252 m
• Hauteur manométrique max à débit nul : 263 m
• Débit max pour version 6MK50 à 3500 tr/min : 27 m3/h
• Hauteur manométrique max pour version 6MK50 : 232 m
• Température minimum du liquide pompé : 0 °C
• Température maximum standard du liquide pompé : 90 °C
• Température maximum sur demande du liquide pompé : 120 °C
• Pression maximum de service : 25 bar
• Diamètre extérieur corps pompe MK50/3 : 210 mm
• Hauteur totale version MK50/14 : 1704 mm
• Classe de rendement moteur disponible sur demande : EFF1
