Présentation

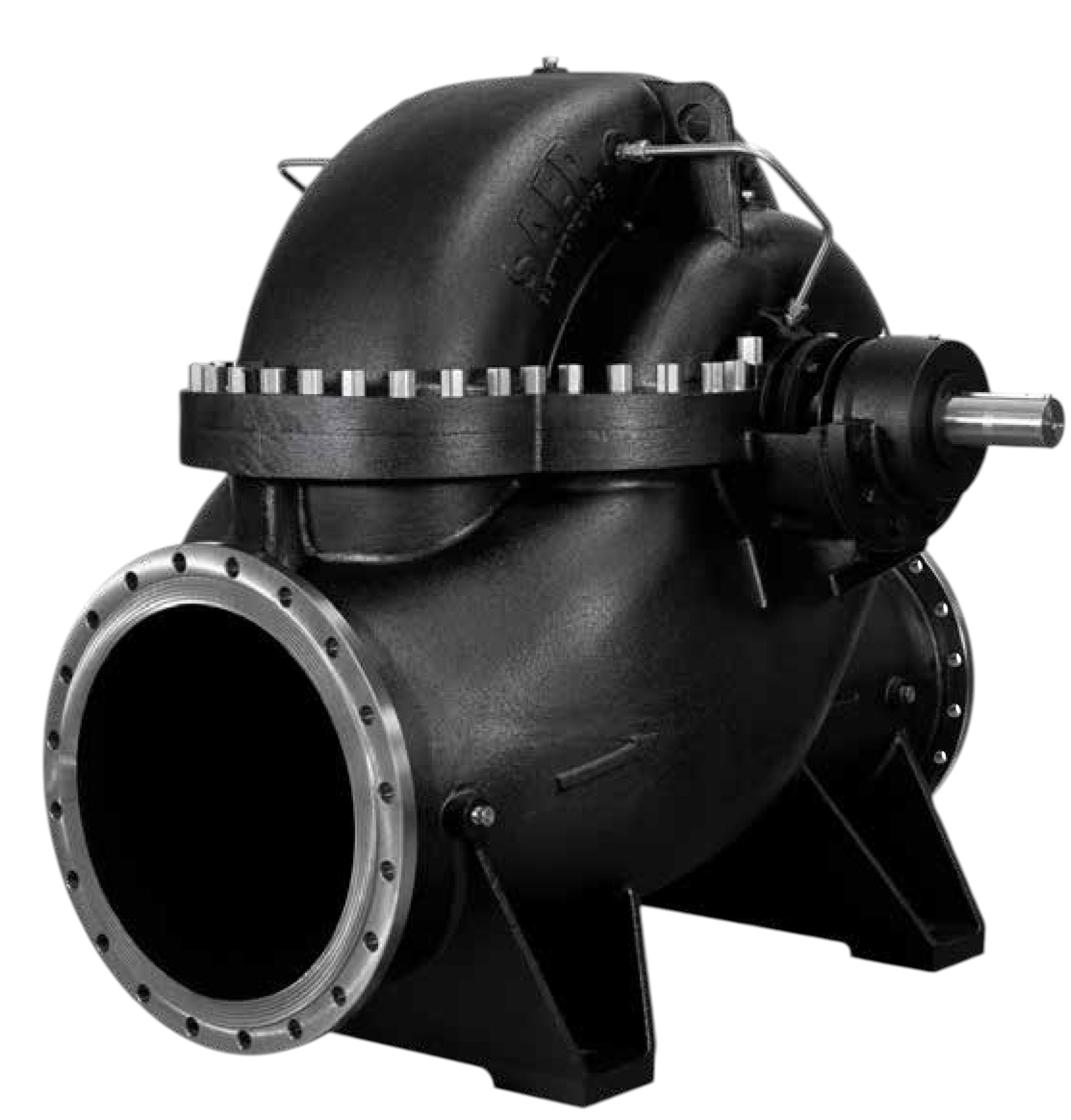

• La pompe Saer SKD est conçue pour le pompage d'eau claire ou faiblement chargée dans des installations industrielles et tertiaires
• Sa conception à corps fendu horizontal permet le démontage de la partie tournante sans déposer la tuyauterie d'aspiration et de refoulement
• Équipée d'une roue à double aspiration et d'une double volute, elle assure une répartition équilibrée des efforts radiaux et une réduction des vibrations
• Le système d'étanchéité est disponible en garniture souple ou en garniture mécanique simple ou double, avec différents plans de rinçage
• Cette série offre un large domaine de fonctionnement avec un débit jusqu'à 4500 m3/h et une hauteur manométrique jusqu'à 320 m
Applications
• Alimentation en eau potable pour réseaux municipaux et usines de traitement d'eau
• Circulation d'eau dans les installations de chauffage urbain et de climatisation centralisée
• Pompage pour l'irrigation agricole à grande échelle
• Transfert d'eau dans les centrales de désalinisation et les procédés industriels
• Groupes de surpression et installations de lutte contre l'incendie fixes ou mobiles
Avantages
• Maintenance simplifiée grâce au corps de pompe fendu axialement permettant l'accès à la roue et au rotor sans démontage des tuyauteries
• Réduction des charges radiales et des vibrations par conception à double volute sur toute la gamme
• Rendement hydraulique élevé pouvant atteindre 87 % grâce à une optimisation par simulation numérique CFD
• Grande fiabilité mécanique avec arbre entièrement en acier inoxydable dimensionné selon DIN 743 et bagues d'usure remplaçables
• Large choix de matériaux (fonte, bronze, inox AISI 316, superduplex) pour s'adapter à de multiples fluides et conditions de service
Conception
• Construction horizontale à corps fendu avec aspiration et refoulement en ligne selon EN 1092
• Roue à double aspiration, équilibrée statiquement et dynamiquement, montée sur un arbre inox protégé par des chemises
• Double bague d'usure, deux bagues sur la roue et deux bagues sur le corps, pour limiter l'usure des composants principaux
• Paliers lubrifiés à la graisse ou à l'huile sur demande, avec durée de vie calculée supérieure à 100000 heures de fonctionnement continu
• Revêtement par émail époxy bicomposant adapté au contact avec l'eau potable, avec résistance à la corrosion jusqu'au cycle C3M ou C5M sur demande
Caractéristiques techniques
• Débit max : 4500 m3/h
• Hauteur manométrique max : 320 m
• Pression de service max : 40 bar
• Température du liquide pompé : 80-150 °C
• Contenu max de solides : 50-100 g/m3
• Vitesse de rotation : 750-3600 tr/min
• Rendement hydraulique max : 87 %
• Puissance arbre max en 50 Hz : 1200 kW
• Puissance arbre max en 60 Hz : 1200 kW
• Classe d'efficacité moteur selon IEC 60034-30 : IE3-IE4
• Diamètre d'aspiration disponible : 80-600 mm
• Diamètre de refoulement disponible : 80-500 mm
• Norme de performances : UNI EN ISO 9906:2012 Grade 3B
• Classe de pression brides : PN10-PN40
• Durée de vie des roulements : 100000 h
