Présentation

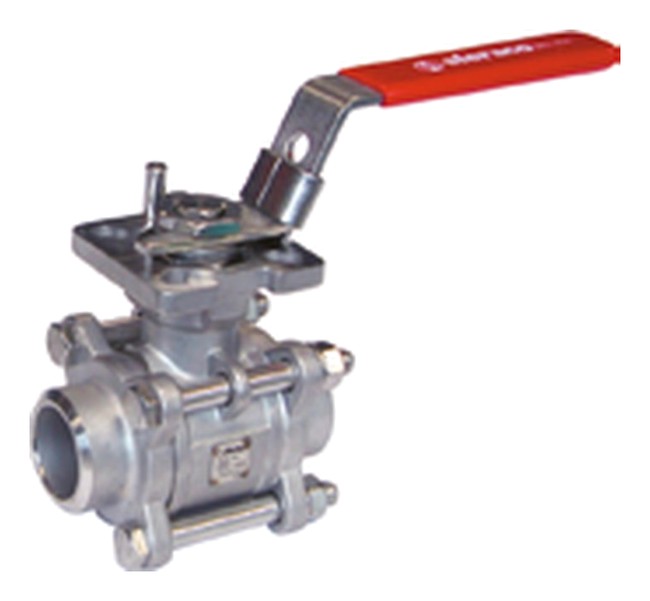

• vanne à sphère Sferaco 738 RTS est conçue pour l'isolement et le contrôle de circuits de fluides dans des installations industrielles exigeantes
• Elle est équipée d'une sphère en inox EN 1.4408 associée à des sièges en PTFE chargé 50 % pour garantir une excellente tenue à la pression et à la température
• Ce modèle à trois pièces à brides PN40 avec platine ISO 5211 facilite l'automatisation par actuateur et la maintenance sur installation
• Sa conception intègre un presse-étoupe en PTFE chargé 25 % Grafoil avec rondelles élastiques assurant un rattrapage de jeu durable
• Le système offre une double étanchéité à l'axe avec joint torique FKM, permettant une utilisation fiable jusqu'à 220 °C
Applications
• Réseaux de process dans les industries chimiques et pharmaceutiques nécessitant une vanne à sphère haute pression
• Installations pétrochimiques pour l'isolement de lignes de fluides liquides ou gazeux
• Circuits hydrauliques industriels et réseaux d'air comprimé jusqu'à 40 bars
• Applications vapeur jusqu'à 18 bars dans les utilités industrielles
• Environnements classés zones 1, 2, 21 et 22 nécessitant un matériel certifié ATEX groupe II catégorie 2G/2D
Avantages
• Double étanchéité à l'axe assurée par un presse-étoupe PTFE chargé 25 % Grafoil et un joint torique FKM pour une sécurité renforcée
• Passage intégral limitant les pertes de charge et optimisant le débit dans les réseaux de process
• Platine ISO 5211 intégrée permettant l'automatisation facile par actionneur électrique ou pneumatique
• Construction en acier ou en inox avec sphère inox EN 1.4408 adaptée aux fluides corrosifs et aux températures élevées
• Conformité à la directive équipements sous pression 2014/68/UE et certification ATEX optionnelle pour les atmosphères explosibles
Conception
• Corps 3 pièces à brides PN40 en acier EN 1.0619 ou inox EN 1.4408
• Sphère inox EN 1.4408 usinée pour un passage intégral et une fermeture étanche
• Axe inox ASTM A182 F316 de type antistatique et inexctractable pour une sécurité accrue
• Sièges en PTFE chargé 50 % montés sur sphère inox ASTM A182 F316 pour une meilleure résistance mécanique
• Presse-étoupe en PTFE chargé 25 % Grafoil avec rattrapage de jeu par rondelles élastiques et joint torique FKM
• Platine ISO 5211 normalisée pour la fixation d'actionneurs et poignée cadenassable rouge en inox ASTM A182 F304
• Raccordement à brides PN40 suivant EN 1092-1 avec entraxe conforme EN 558 série 1 (NF 29355 - DIN 3202 F1)
• Essais réalisés suivant la norme EN 12266-1, taux A, avec certificat matière 3.1 disponible sur demande
Caractéristiques techniques
• Pression de service acier : 40 bars
• Pression de service inox : 40 bars
• Pression vapeur max : 18 bars
• Température de service acier : -20 °C à +220 °C
• Température de service inox : -30 °C à +220 °C
• Passage nominal DN 15 : 15 mm
• Passage nominal DN 20 : 20 mm
• Passage nominal DN 25 : 25 mm
• Passage nominal DN 32 : 32 mm
• Passage nominal DN 40 : 38 mm
• Passage nominal DN 50 : 50 mm
• Passage nominal DN 65 : 65 mm
• Passage nominal DN 80 : 80 mm
• Passage nominal DN 100 : 100 mm
• Écartement DN 15 : 130 mm
• Écartement DN 20 : 150 mm
• Écartement DN 25 : 160 mm
• Écartement DN 32 : 180 mm
• Écartement DN 40 : 200 mm
• Écartement DN 50 : 230 mm
• Écartement DN 65 : 290 mm
• Écartement DN 80 : 310 mm
• Écartement DN 100 : 350 mm
• Pression de service 3 pièces taraudées : 63 bars
• Certificat matière 3.1 : 10 € par DN
• Surcoût certificat ou marquage ATEX : 3 € par robinet
