Présentation

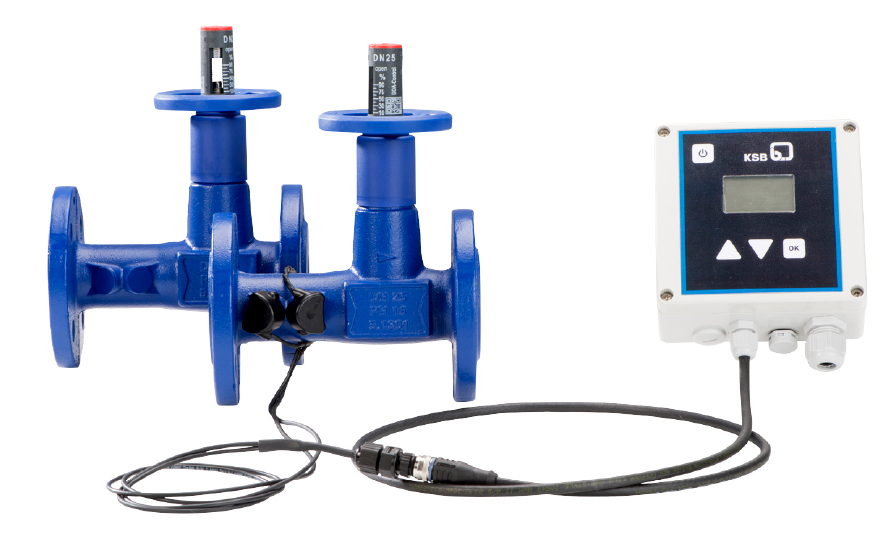

• Le robinet d'équilibrage et de sectionnement Ksb BOA-Control / BOA-Control IMS est conçu pour la régulation hydraulique précise des installations de chauffage et de climatisation. Équipé de capteurs intégrés ou préparés pour la mesure de la température et du débit, il permet un suivi continu des performances du circuit. Ce modèle combine dans un seul corps la fonction de sectionnement et la fonction d'équilibrage, avec une courbe caractéristique linéaire pour un réglage fiable. Sa conception à passage direct limite les pertes de charge et facilite le calorifugeage. Le système de mesure par ultrasons associé à l'ordinateur de mesure BOATRONIC produit assure une surveillance aisée du débit-volume et de la température
• Le robinet d'équilibrage Ksb BOA-Control / BOA-Control IMS est conçu pour les réseaux d'eau chaude de chauffage et d'eau glacée avec ou sans glycol. Équipé de capteurs de température et de débit pour la version IMS, il autorise la mesure électronique sans contact direct avec le fluide. Ce modèle répond aux prescriptions de la Directive européenne sur les équipements de pression pour les fluides du groupe 2, avec une pression nominale de 16 bar. Sa conception robuste en fonte avec tige non tournante et volant non montant garantit une grande sécurité de fonctionnement. Le système de calorifugeage et le capot d'isolation avec anticondensation facilitent l'intégration dans les systèmes de chauffage et de climatisation
Applications
• Équilibrage hydraulique des installations de chauffage à eau chaude dans les bâtiments résidentiels et tertiaires
• Régulation et mesure de débit sur les circuits de refroidissement et d'eau glacée avec glycol dans les systèmes de climatisation
• Sectionnement et réglage des boucles hydrauliques sur les réseaux de distribution d'énergie thermique
• Mesure mobile ou permanente du débit-volume et de la température dans les circuits hydrauliques via l'ordinateur de mesure BOATRONIC
• Surveillance et optimisation énergétique des réseaux de chauffage et de refroidissement centralisés
Avantages
• Mesure électronique du débit indépendante des pressions différentielles minimum grâce à la technologie de mesure par ultrasons
• Combinaison des fonctions de sectionnement, d'équilibrage et de mesure dans un seul robinet pour simplifier l'installation
• Faibles pertes de charge et débit élevé grâce au passage favorable à l'écoulement et au siège incliné
• Calorifugeage optimal, même pour les systèmes de climatisation, grâce au capot d'isolation avec anticondensation et aux coquilles de calorifugeage disponibles en accessoires
• Sécurité de fonctionnement élevée avec mesure sans contact direct avec le fluide et influence très faible des dépôts et contaminations
• Identification aisée du diamètre nominal et de la gamme, même calorifugé, à l'aide du système d'identification par couleur et de l'indicateur de course
• Analyse de défauts facilitée par la détection automatique du sens d'écoulement et l'affichage sur l'unité BOATRONIC
Conception
• Corps de robinet en fonte EN-GJL-250 jusqu'au diamètre nominal 300 et en fonte à graphite sphéroïdal EN-GJS-400-18-LT pour le diamètre nominal 350
• Passage direct à siège incliné et tête droite, avec tige non tournante à filetage extérieur protégé et volant non montant
• Cône de réglage compact revêtu à l'EPDM assurant l'étanchéité au passage et l'étanchéité arrière souple, avec courbe caractéristique linéaire
• Étanchéité de tige sans entretien par joint profilé EPDM, avec limiteur de course, dispositif de blocage et indicateur de position intégrés
• Revêtement extérieur bleu RAL 5002 et dimensions face-à-face conformes à la norme DIN EN 558/1, avec brides suivant DIN EN 1092-2
• Version BOA-Control IMS livrée avec kit de capteurs permettant la mesure de la température et de la vitesse d'écoulement par ultrasons
• Préparation d'usine sur BOA-Control pour l'intégration ultérieure de capteurs de température et de débit
• Compatibilité avec l'ordinateur de mesure mobile BOATRONIC MS sur piles ou stationnaire BOATRONIC MS-420 alimenté en 24 V courant continu
Caractéristiques techniques
• Type de produit : robinet d'équilibrage et de sectionnement avec mesure de débit et de température
• Pression nominale : PN 16
• Diamètre nominal : DN 15 à DN 350
• Pression max autorisée : 16 bar
• Température min autorisée fluide : -10°C
• Température max autorisée fluide : +120°C
• Fluides compatibles : eau chaude de chauffage avec ou sans glycol jusqu'à 60 %, eau froide de climatisation avec ou sans glycol jusqu'à 60 %
• Conformité : Directive équipements sous pression 2014/68/UE, fluides du groupe 2
• Matériau du corps DN 15 à 300 : fonte grise EN-GJL-250, code matériau 5.1301
• Matériau du corps DN 350 : fonte à graphite sphéroïdal EN-GJS-400-18-LT, code matériau 5.3103
• Revêtement du cône : élastomère EPDM pour étanchéité au passage et étanchéité arrière souple
• Plage de mesure température BOATRONIC : -10 à +120°C
• Plage de vitesse d'écoulement mesurée : 0,1 à 4 m/s
• Indice de protection BOATRONIC : IP54 suivant EN 60529
• Alimentation électrique BOATRONIC MS : 4 piles 1,5 Volt type AA
• Alimentation électrique BOATRONIC MS-420 : 24 V courant continu ± 25 %
