Présentation

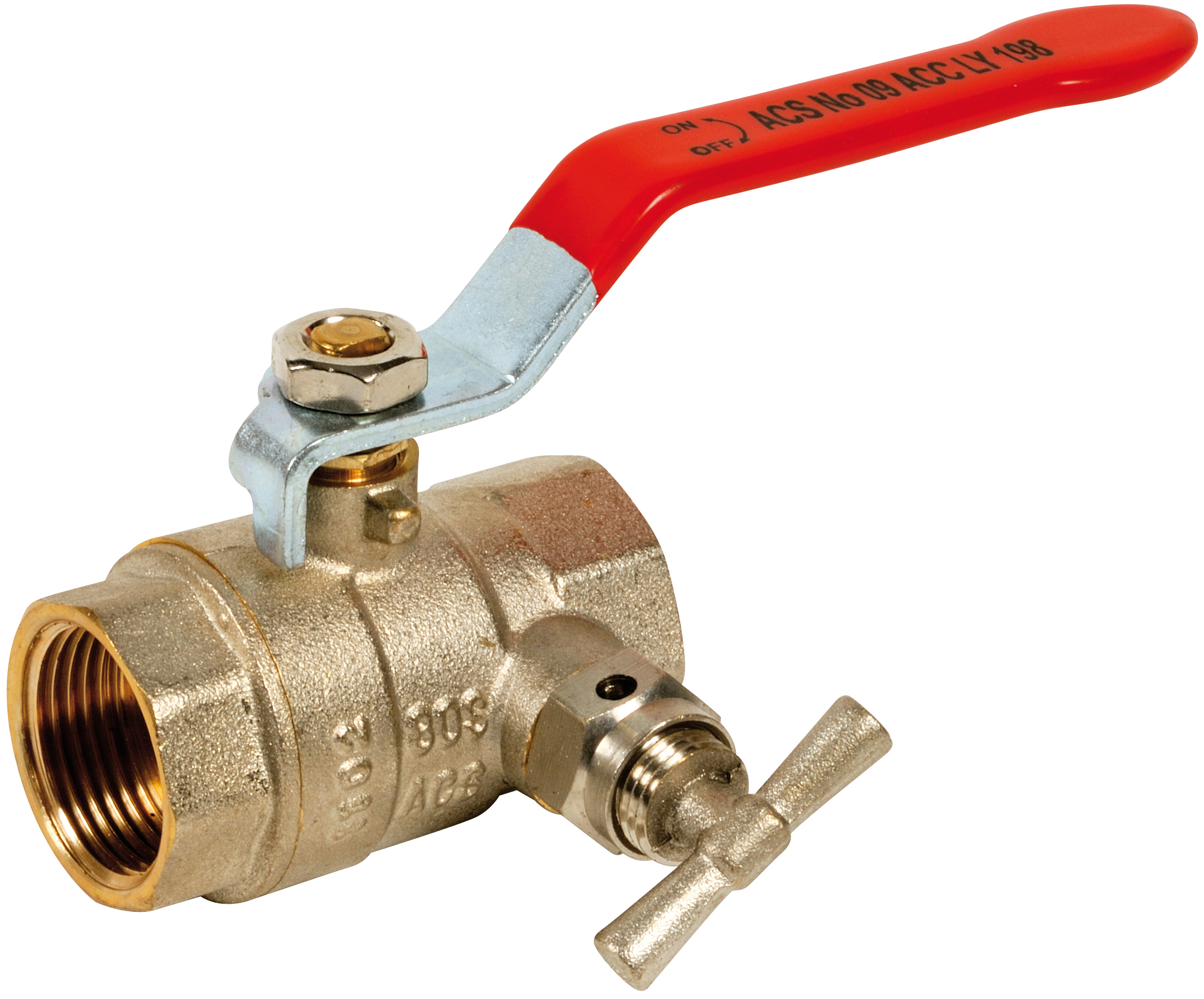

• La vanne à sphère Sferaco SPHERE LAITON 585 est conçue pour l'isolement et le contrôle des réseaux hydrauliques en bâtiment
• Elle est équipée de raccordements femelle femelle fileté pour une intégration facile sur les installations existantes
• Ce modèle intègre une fonction de purge permettant la vidange ou la purge d'air du circuit sans démontage de la vanne
• Sa poignée plate en acier rouge offre une manœuvre précise et rapide en ouverture ou fermeture
• La conception renforcée en laiton assure une bonne tenue en pression et une longue durée de service en utilisation intensive
Applications
• Réseaux d'eau froide sanitaire et d'eau chaude en bâtiment résidentiel et tertiaire
• Installations de chauffage et de climatisation nécessitant une isolation par vanne à sphère
• Boucles hydrauliques d'équipements industriels légers avec fonctions de purge de circuit
Avantages
• Intégration de la purge sur la vanne pour simplifier les opérations de vidange et de maintenance
• Raccordements femelle femelle permettant un montage aisé sur de nombreux réseaux filetés
• Poignée plate en acier rouge assurant une identification visuelle rapide de la position de la vanne
Conception
• Corps en laiton renforcé adapté aux pressions de service courantes des réseaux de bâtiment
• Raccordements filetés femelle femelle permettant un montage direct sur les canalisations
• Orifice de purge intégré dimensionné en diamètre 1/4 pouce pour les versions standard
Caractéristiques techniques
• Pression de service DN 1/2 pouce : 30 bar
• Pression de service DN 3/4 pouce : 30 bar
• Pression de service DN 1 pouce : 30 bar
• Pression de service DN 1 pouce 1/4 : 20 bar
• Pression de service DN 1 pouce 1/2 : 20 bar
• Pression de service DN 2 pouces : 16 bar
• Écartement DN 1/2 pouce : 52,5 mm
• Écartement DN 3/4 pouce : 59,5 mm
• Écartement DN 1 pouce : 69,5 mm
• Écartement DN 1 pouce 1/4 : 79,5 mm
• Écartement DN 1 pouce 1/2 : 91 mm
• Écartement DN 2 pouces : 106,5 mm
• Conditionnement DN 1/2 pouce : 10 pièces
• Conditionnement DN 3/4 pouce : 10 pièces
• Conditionnement DN 2 pouces : 4 pièces
