Présentation

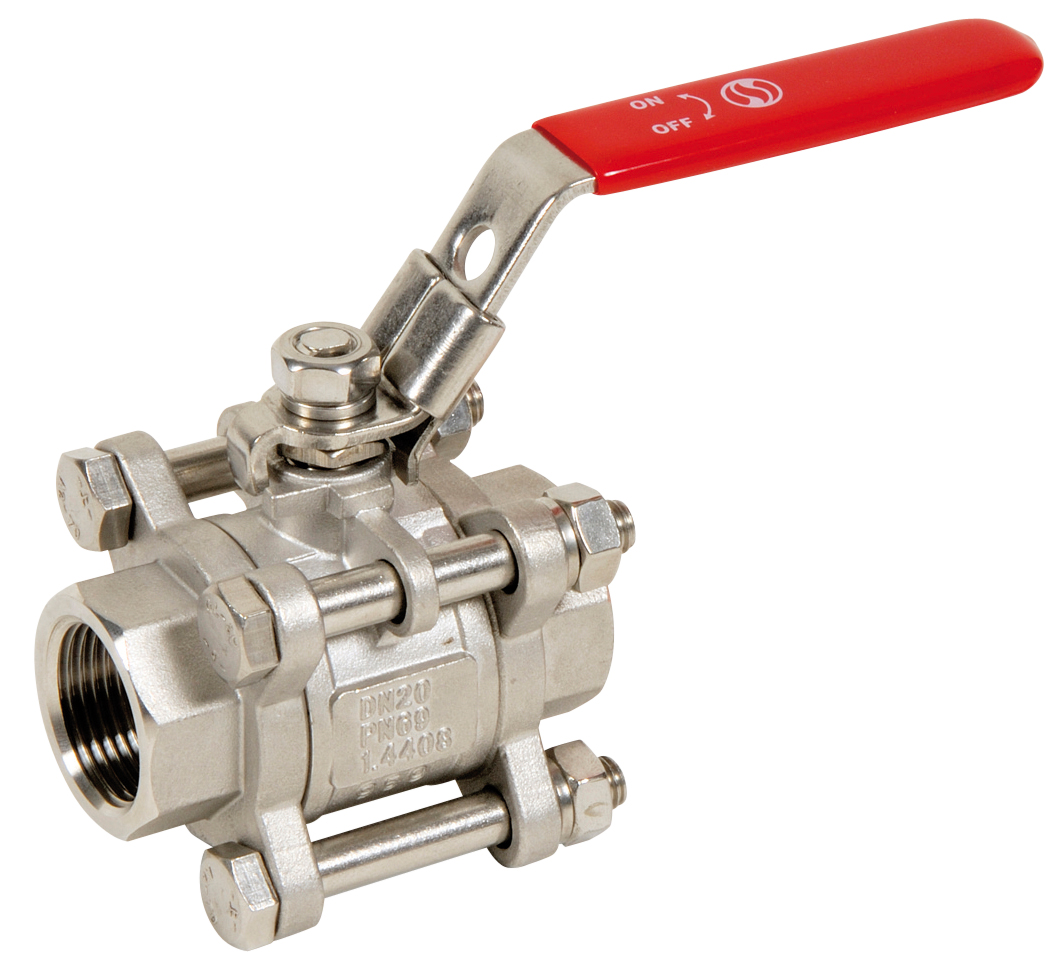

• La vanne à sphère Sferaco SPHERE ACIER INOX 790 RTS est conçue pour l'isolement et le contrôle de liquides ou de gaz du groupe 1 dans les installations industrielles
• Elle est équipée d'une sphère en acier inoxydable assurant un passage intégral pour limiter les pertes de charge
• Ce modèle utilise un presse-étoupe en PTFE et un siège en PTFE chargé à 15 % de verre pour garantir une bonne étanchéité
• Sa conception 3 pièces en acier ou en inox permet un entretien aisé et une grande robustesse en service
• Le système de commande comprend une poignée rouge cadenassable en inox ASTM A182 F304 pour sécuriser les manoeuvres
Applications
• Réseaux de distribution de liquides industriels du groupe 1 sous pression contrôlée
• Installations de transport de gaz du groupe 1 en environnements industriels
• Lignes de process nécessitant un passage intégral pour limiter les pertes de charge
• Réseaux hydrauliques fonctionnant à des températures comprises entre -20 °C et +180 °C
• Equipements nécessitant un isolement rapide et fiable par vanne à sphère
Avantages
• Passage intégral favorisant une faible perte de charge dans les circuits
• Compatibilité avec des températures de service allant de -20 °C à +180 °C
• Construction 3 pièces permettant un démontage et une maintenance facilités
• Dispositif de poignée cadenassable améliorant la sécurité d'exploitation
• Axe inéjectable augmentant la sécurité contre les fuites vers l'extérieur
Conception
• Corps en acier EN 1.0619 ou en inox EN 1.4408 selon la version
• Sphère en inox 304 ou en inox 316 avec axe inéjectable
• Siège en PTFE chargé à 15 % de verre pour une meilleure résistance
• Presse-étoupe en PTFE assurant l'étanchéité de la tige
• Certaines versions disposent d'une platine ISO 5211 antistatique et d'une conformité ATEX Groupe II catégorie 2G/2D
Caractéristiques techniques
• Type de construction : 3 pièces
• Plage de température de service : -20 à +180 °C
• Pression de service PS pour petits diamètres : 63 bar
• Pression de service PS pour diamètres moyens : 40 bar
• Pression de service PS pour grands diamètres : 20 bar
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 4 pouces
• Passage interne minimum : 11,5 mm
• Passage interne maximum : 100 mm
• Ecartement de la vanne minimum : 59 mm
• Ecartement de la vanne maximum : 216 mm
• Siège en PTFE chargé : 15 % verre
• Norme de test d'étanchéité : API 598 table 6
