Présentation

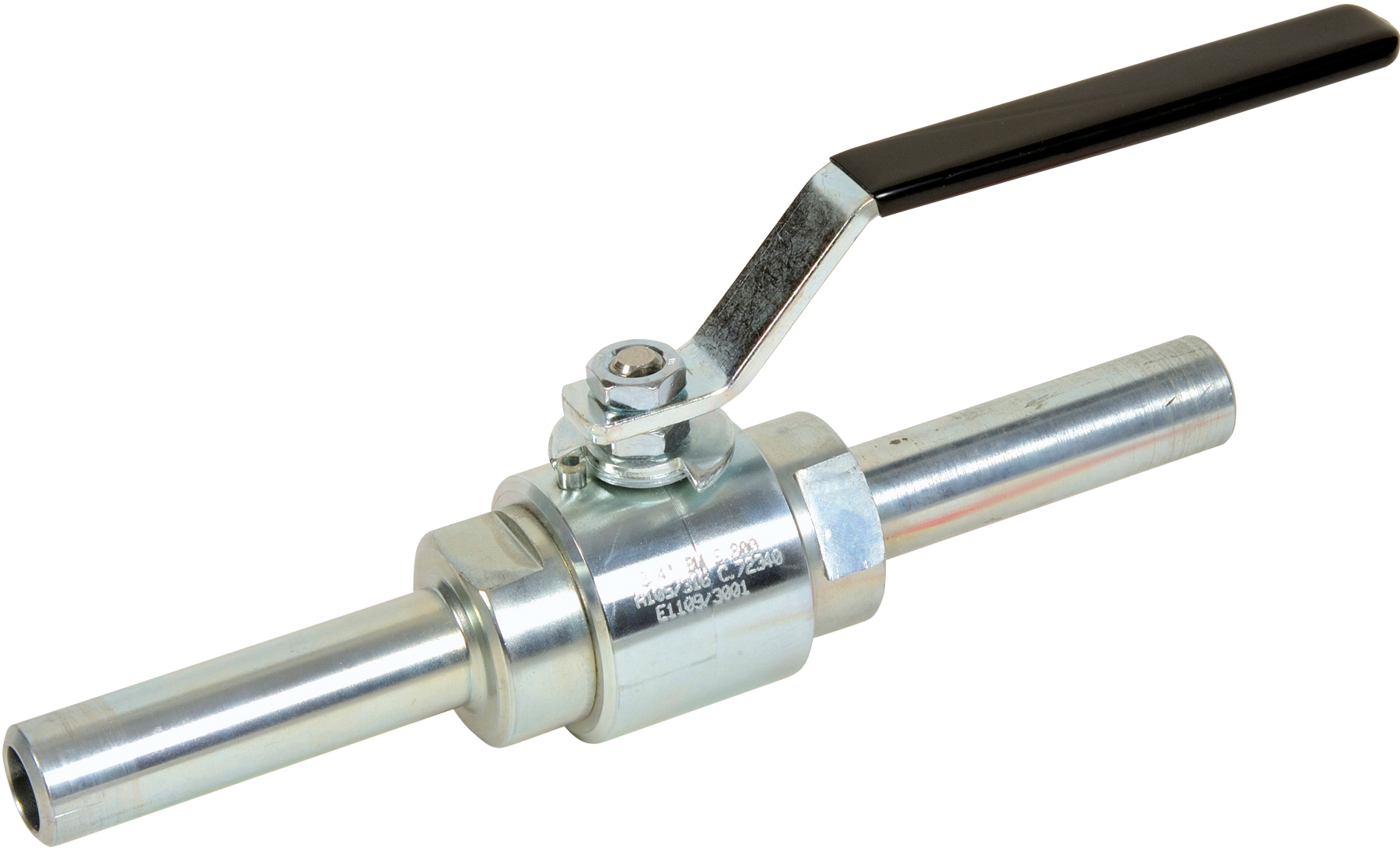

• La vanne à sphère Sferaco 718 est conçue pour l'isolement et la coupure de circuits sous pression dans les installations industrielles
• Équipée d'une sphère et d'un axe en acier inoxydable ASTM A182 F316L, elle assure une excellente résistance mécanique et à la corrosion
• Ce modèle à passage intégral limite les pertes de charge et permet le maintien du débit nominal dans la tuyauterie
• Sa conception en deux pièces avec sièges en PTFE chargé carbone graphite garantit une étanchéité fiable jusqu'à 136 bars
• Le système antistatique et les possibilités de raccordement à souder BW ou SW rendent cette vanne adaptée aux applications exigeantes en chimie et pétrochimie
Applications
• Isolation et sectionnement de lignes de process dans les industries chimiques et pharmaceutiques
• Réseaux d'hydrocarbures et de fluides sous pression dans les installations pétrochimiques
• Réseaux hydrauliques haute pression pour fluides liquides divers
• Circuits d'air comprimé dans les ateliers et installations industrielles
• Installations nécessitant une sécurité feu conforme aux normes API et BS
Avantages
• Passage intégral permettant de réduire les pertes de charge dans la tuyauterie
• Pression de service élevée jusqu'à 136 bars pour les exécutions en acier ASTM A105N
• Large plage de température de service de -20 °C à +180 °C pour la version 718
• Système antistatique intégré améliorant la sécurité sur les circuits de produits inflammables
• Possibilité de versions cadenassables pour sécuriser les positions ouverte ou fermée
Conception
• Corps en acier ASTM A105N adapté aux classes de pression 800
• Sphère et axe en inox ASTM A182 F316L assurant une excellente tenue à la corrosion
• Sièges en PTFE chargé carbone graphite pour une étanchéité durable sous haute pression
• Joints d'axe en carbone graphite pour une tenue renforcée à la température
• Raccordements à souder BW ou SW avec embouts longueur 100 mm en exécution SCHEDULE 80
Caractéristiques techniques
• Classe de pression : 800
• Pression de service acier ASTM A105N : 136 bars
• Pression de service inox ASTM A182 F316L : 132 bars
• Plage de température version 718 : -20 °C à +180 °C
• Plage de température version 716 : -30 °C à +180 °C
• Diamètre nominal mini : 8 mm
• Diamètre nominal maxi : 50 mm
• Passage utile suivant DN 8 : 10 mm
• Passage utile suivant DN 50 : 48 mm
• Écartement suivant DN 8 avec embouts L100 : 267 mm
• Écartement suivant DN 50 avec embouts L100 : 355 mm
• Température de certificat feu API 607 CE : 1 niveau de sécurité feu
