Présentation

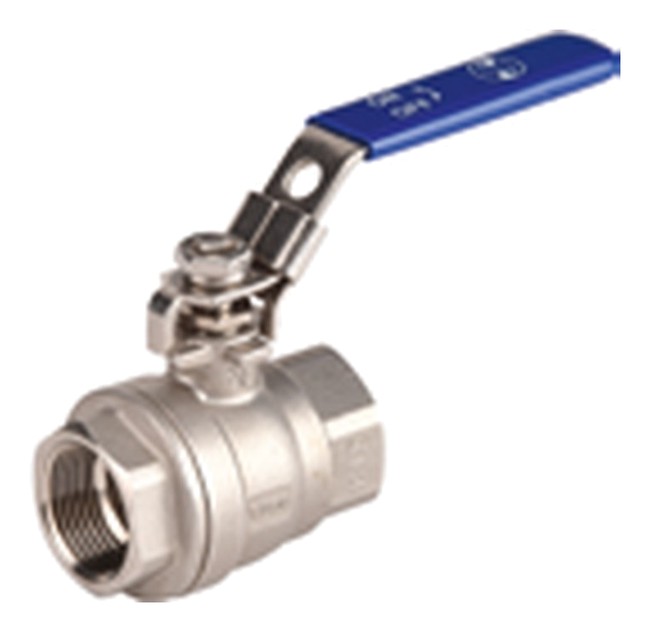

• La vanne à boisseau sphérique Sferaco 7152 est conçue pour l'isolement et le contrôle des fluides dans les installations industrielles
• Équipée d'un corps en acier inoxydable et d'un passage intégral, elle limite les pertes de charge dans les réseaux
• Ce modèle femelle - femelle avec filetage BSP intègre un système de décompression pour sécuriser les opérations de manoeuvre
• Sa conception avec presse-étoupe et siège en PTFE garantit une excellente étanchéité en service
• Le système de poignée cadenassable améliore la sécurité d'exploitation sur les installations sensibles
Applications
• Lignes de process dans les industries chimiques et pharmaceutiques
• Réseaux des industries pétro-chimiques nécessitant une isolation fiable
• Installations hydrauliques en eau industrielle ou fluides compatibles
• Réseaux d'air comprimé dans les ateliers et usines
• Circuits d'isolement sur skids et ensembles de tuyauteries inox
Avantages
• Sécurité accrue grâce à la fonction de décompression intégrée sur la vanne
• Corps et sphère en acier inoxydable assurant une excellente résistance à la corrosion
• Passage intégral permettant de réduire les pertes de charge dans les réseaux
• Poignée cadenassable offrant une sécurisation mécanique contre les manoeuvres involontaires
• Compatibilité avec une large plage de températures allant de -20 °C à +180 °C
Conception
• Sphère en acier inoxydable ASTM A361 CF8M avec finition adaptée aux applications industrielles
• Axe inéjectable en acier inoxydable ASTM A182 F316 pour éviter l'éjection sous pression
• Presse-étoupe et sièges en PTFE pour assurer l'étanchéité interne et externe
• Construction en deux pièces permettant un entretien facilité sur site
• Raccordements taraudés femelle - femelle BSP pour un montage simple sur tuyauterie
Caractéristiques techniques
• Pression de service PS : 8 bar
• Plage de température de service TS : -20 °C à +180 °C
• Passage interne Ø nominal 1/4 pouce : 11,6 mm
• Passage interne Ø nominal 3/8 pouce : 12,5 mm
• Passage interne Ø nominal 1/2 pouce : 15 mm
• Passage interne Ø nominal 3/4 pouce : 20 mm
• Passage interne Ø nominal 1 pouce : 25 mm
• Écartement vanne Ø nominal 1/4 pouce : 51 mm
• Écartement vanne Ø nominal 3/8 pouce : 51 mm
• Écartement vanne Ø nominal 1/2 pouce : 57,5 mm
• Écartement vanne Ø nominal 3/4 pouce : 65 mm
• Écartement vanne Ø nominal 1 pouce : 78,5 mm
• Pression de service version sphère standard 7151 : 63 bar
• Pression de service version sphère standard 715 : 63 bar
• Pression de service versions monoblocs inox 732 : 63 bar
