Présentation

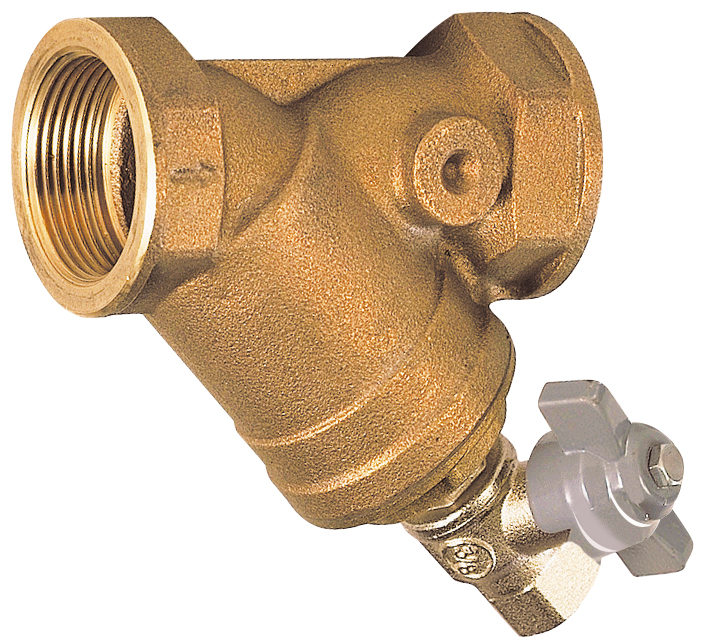

• Le filtre en Y Sferaco 210 est conçu pour la protection des réseaux d'adduction et de distribution d'eau en amont des disconnecteurs
• Équipé d'une vanne de rinçage, il permet le nettoyage du tamis sans démontage de l'installation
• Ce modèle est adapté à des pressions de service jusqu'à 16 bars selon le diamètre nominal
• Sa conception assure une filtration fine grâce à une maille de 3/10 mm sur l'ensemble de la gamme
• Le système offre un montage simple sur des raccordements femelles en position horizontale ou verticale avec fluide descendant
Applications
• Protection des réseaux d'adduction d'eau potable dans les bâtiments résidentiels et tertiaires
• Filtration en amont d'un disconnecteur pour éviter l'encrassement et les dysfonctionnements
• Sécurisation des réseaux de distribution d'eau industrielle nécessitant une filtration fine
Avantages
• Nettoyage facilité grâce à la vanne de rinçage intégrée permettant le rinçage du tamis en service
• Filtration homogène avec une maille de 3/10 mm sur tous les diamètres nominaux disponibles
• Pression de service élevée jusqu'à 16 bars pour une compatibilité avec de nombreux réseaux
• Montage possible en position horizontale ou verticale avec fluide descendant pour une grande flexibilité d'installation
Conception
• Tamis interne à maille de 3/10 mm pour la rétention des particules fines
• Raccordements taraudés femelles pour un montage direct sur la tuyauterie
• Entraxe adapté à chaque diamètre nominal pour une intégration aisée dans les réseaux existants
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10 °C à +110 °C
• Maille de filtration : 0,3 mm
• Diamètre nominal minimum : 1/2 pouce
• Diamètre nominal maximum : 2 pouces
• Écartement 1/2 pouce : 59 mm
• Écartement 3/4 pouce : 69 mm
• Écartement 1 pouce : 82 mm
• Écartement 1 pouce 1/4 : 99 mm
• Écartement 1 pouce 1/2 : 109 mm
• Écartement 2 pouces : 131 mm
• Code version 1/2 pouce : 210004
• Code version 3/4 pouce : 210005
• Code version 1 pouce : 210006
• Code version 2 pouces : 210009
