Présentation

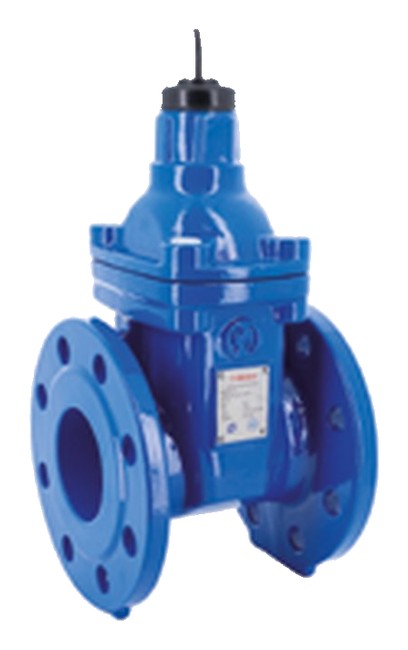

• La vanne à opercule Sferaco REVETUE 188 FSH est conçue pour l'isolement des réseaux d'eau dans les installations de distribution et d'adduction
• Elle est équipée d'un opercule en caoutchouc EPI positionné entre des brides selon l'écartement DIN 3202 F5
• Ce modèle assure une fermeture en sens horaire avec un carré de manoeuvre pour la commande
• Sa conception répond aux exigences des normes EN 1074 1 et 2 et est en cours de certification NF
• Le système est adapté aux pressions de service de classe PN16 pour des diamètres nominaux de 40 mm à 300 mm
Applications
• Réseaux d'adduction d'eau potable en milieu urbain ou industriel
• Réseaux de distribution d'eau froide pour bâtiments tertiaires et collectifs
• Bouclages hydrauliques et réseaux enterrés nécessitant des vannes à opercule
• Installations d'irrigation et réseaux agricoles sous pression
• Réseaux d'eau de process non agressifs en industrie légère
Avantages
• Fermeture en sens horaire limitant les erreurs de manoeuvre sur réseau
• Opener en élastomère adapté aux services d'eau avec agrément ACS
• Écartement normalisé DIN 3202 F5 facilitant le remplacement sur installations existantes
• Carré de manoeuvre livré d'origine pour un pilotage simple sur le réseau
• Compatibilité avec un large choix d'accessoires tels que volants, rallonges fixes ou télescopiques
Conception
• Corps à brides percées selon les diamètres nominaux de 40 mm à 300 mm
• Passage intégral correspondant au diamètre nominal pour limiter les pertes de charge
• Opercule en caoutchouc EPI moulé sur une armature métallique interne
• Dispositif de commande par carré de manoeuvre conforme aux pratiques de fontainerie
• Construction dimensionnée pour une pression nominale de service PN16
Caractéristiques techniques
• Diamètre nominal min : 40 mm
• Diamètre nominal max : 300 mm
• Passage utile min : 40 mm
• Passage utile max : 300 mm
• Écartement DN40 : 240 mm
• Écartement DN50 : 250 mm
• Écartement DN65 : 270 mm
• Écartement DN80 : 280 mm
• Écartement DN100 : 300 mm
• Écartement DN125 : 325 mm
• Écartement DN150 : 350 mm
• Écartement DN200 : 400 mm
• Écartement DN250 : 450 mm
• Écartement DN300 : 500 mm
• Classe de pression nominale : 16 bar
