Présentation

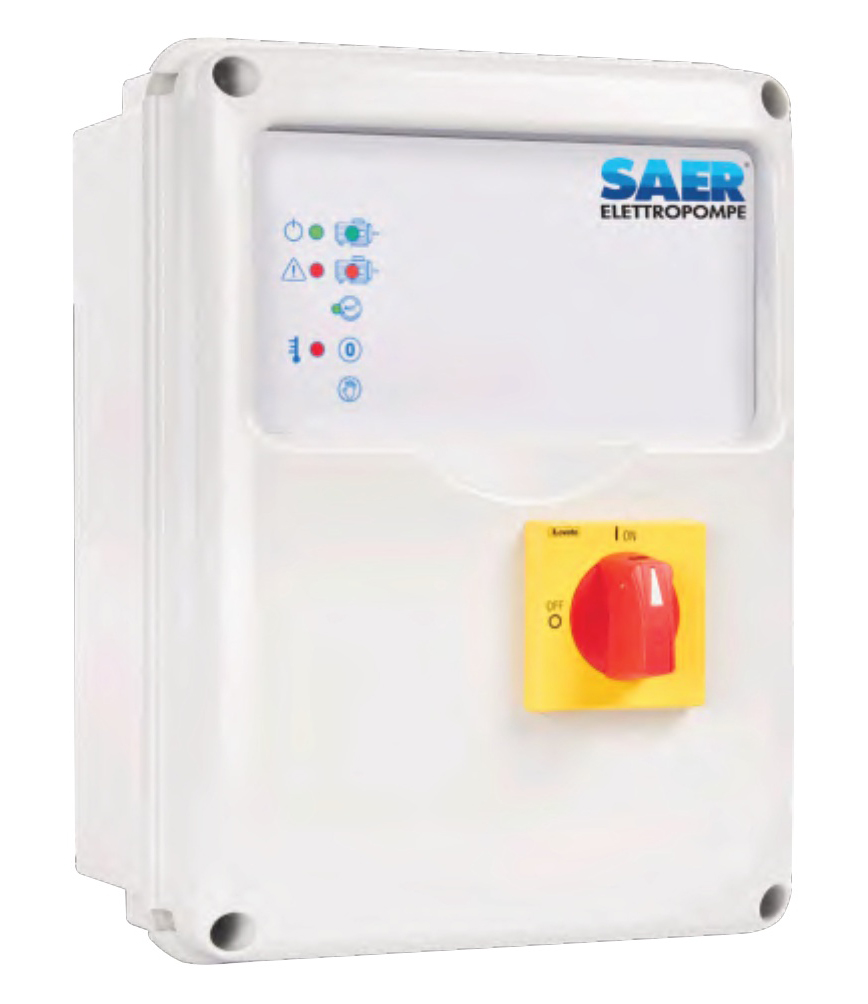

• Le tableau électrique Saer AZ-M est conçu pour la gestion automatique des électropompes monophasées dans les systèmes de drainage et de pompage
• Il permet de regrouper dans un seul coffret le pilotage des installations d'eau propre et des eaux usées avec des fonctions de vidange, remplissage et pressurisation
• Ce modèle assure un haut niveau de sécurité grâce à la protection thermique, aux contrôles électroniques de courant et aux signalisations par voyants lumineux
• Sa conception en boîtier thermoplastique ABS auto-extinguible avec indice de protection IP55 garantit une excellente résistance dans les locaux techniques humides
• Le système intègre des bornes de raccordement pour sondes de niveau, pressostats et flotteurs afin de faciliter l'intégration dans tout système de pompage domestique ou industriel
Applications
• Pilotage d électropompes pour le drainage d'eaux claires dans les sous-sols, parkings et locaux techniques
• Commande d électropompes pour le relevage et le traitement d'eaux usées et d'eaux de drainage
• Gestion automatisée des groupes de surpression pour alimentation en eau avec fonctions de remplissage et de vidange
Avantages
• Combinaison dans un seul coffret des fonctions pour eau propre et eaux usées afin de simplifier le stock et l'installation
• Contrôle électronique de surcharge et de marche à sec avec réglage assisté pour protéger efficacement le moteur de l électropompe
• Signalisations par voyants LED et contact d'alarme à contact sec pour un diagnostic rapide et une téléalarme simplifiée
• Boîtier compact en ABS IP55 permettant une installation en environnement humide avec un excellent niveau d'isolation électrique
• Large plage d'alimentation de 110 à 240 V en courant alternatif pour une adaptation aisée aux différentes installations
Conception
• Alimentation monophasée 110-240 V 50/60 Hz avec bornier interne pour raccordement de l électropompe et des auxiliaires
• Trois entrées pour sondes de niveau unipolaires de type COM-MIN-MAX pour gestion précise des niveaux
• Sélecteur de mode par boutons automatique, arrêt et marche manuelle avec fonctionnement maintenu en manuel
• Sélecteurs par interrupteurs à glissière pour configuration du mode remplissage ou vidange et des logiques d'alarme
• Boîtier en ABS auto-extinguible avec indice de protection IP55 et interrupteur-sectionneur à verrouillage de porte
Caractéristiques techniques
• Plage d'alimentation : 110-240 V
• Fréquence : 50-60 Hz
• Entrées sondes de niveau : 3 entrées COM-MIN-MAX
• Courant d'alarme à contact sec : 5 A
• Tension d'alarme à contact sec : 250 V
• Tension sortie alarme en service : 12 V
• Courant sortie alarme en service : 100 mA
• Indice de protection boîtier : IP55
• Température ambiante de fonctionnement : -5 à 40 °C
• Humidité relative maxi à 40 °C : 50 %
• Puissance moteur max version AZ1-M 0,5 : 0,37 kW
• Puissance moteur max version AZ1-M 3 : 2,2 kW
• Tension de commande moteur : 230 V
• Capacité condensateur version AZ1-M 0,5 : 16 uF
• Capacité condensateur version AZ1-M 3 : 70 uF
