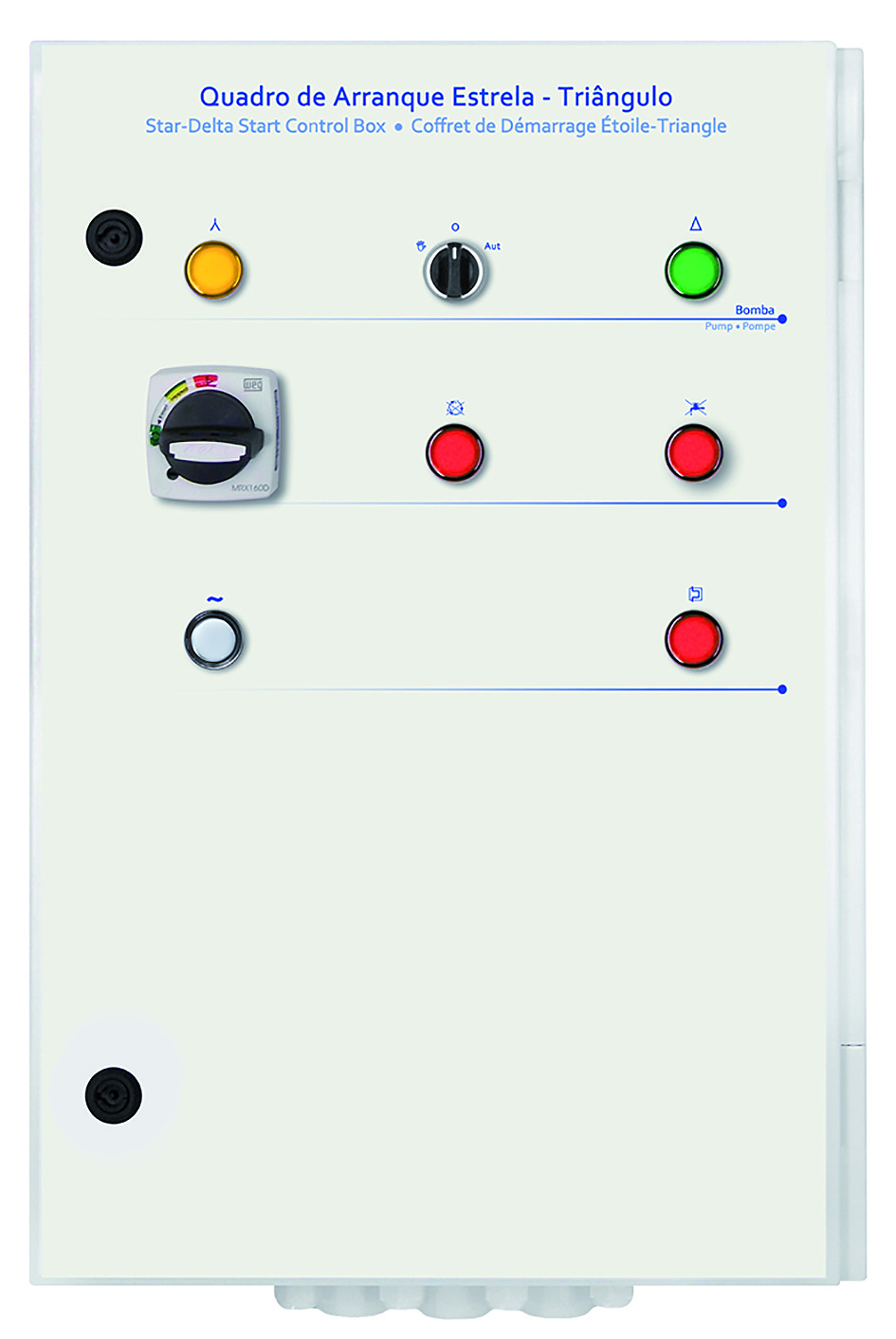

Armoire électrique de commande pour pompe
Mr Pompes ARM-ET1

Présentation
• L'armoire électrique Mr Pompes ARM-ET1 est conçue pour le démarrage et la protection de pompes triphasées en installation de relevage, en mode immergé ou en surface. Équipée d'un démarrage étoile-triangle, elle limite les appels de courant tout en assurant une sécurité optimale du moteur. Ce modèle intègre une protection magnétothermique ainsi qu'un contrôle du sens de rotation et du manque de phase pour les moteurs triphasés. Sa conception en coffret IP54 permet une implantation dans des locaux techniques humides ou poussiéreux. Le système offre une commande basse tension en 24 V pour une exploitation en toute sécurité par l'utilisateur

Applications
• Commande et protection de pompes triphasées pour installations de relevage d'eaux claires ou usées
• Pilotage de pompes immergées par flotteurs ou pressostats avec surveillance de manque d'eau
• Commande de pompes de surface avec protection par flotteur ou pressostat inversé
• Gestion d'installations de relevage avec deux flotteurs et options de sécurité flotteur très bas
• Automatisation d'armoires de démarrage étoile-triangle pour applications de pompage industrielles ou tertiaires

Avantages
• Protection moteur intégrée grâce au disjoncteur magnétothermique et au contrôle du manque de phase
• Sécurité d'exploitation renforcée avec une commande basse tension en 24 V accessible en face avant
• Souplesse d'utilisation grâce aux modes Manuel, Arrêt et Automatique pour la pompe et l'alarme
• Adaptation aisée aux différentes configurations de pompage en mode immergé, surface ou relevage
• Installation facilitée par un coffret compact avec sectionneur général en façade et niveau de protection IP54

Conception
• Coffret électrique avec degré de protection IP54 pour usage en locaux techniques
• Sectionneur général monté en porte pour l'isolement complet de l'installation
• Disjoncteur magnétothermique assurant la protection contre les courts-circuits et les surcharges moteur
• Commande basse tension en 24 V pour les organes de commande en face avant
• Sélecteur Manuel - Arrêt - Automatique pour la pompe et bouton Test - Arrêt - Automatique pour l'alarme
• Circuit de contrôle du sens de rotation et de la perte de phase pour moteurs triphasés
• Configuration de démarrage étoile-triangle pour limitation du courant de démarrage
• Possibilité de double enveloppe en option pour une protection mécanique et environnementale accrue

Caractéristiques techniques
• Type de démarrage : étoile - triangle
• Type d'armoire : ARM-ETI, une pompe en triphasé
• Niveau de protection : IP54
• Dimensions : 415 x 315 x 170 mm
• Commande de puissance : triphasée
• Commande de contrôle : basse tension 24 V
• Protection moteur : disjoncteur magnétothermique
• Fonction de sécurité : contrôle du sens de rotation et manque de phase
• Mode immergé : commande par flotteur ou pressostat et manque d'eau par sondes
• Mode surface : commande par flotteur ou pressostat et manque d'eau par flotteur ou pressostat inversé
• Mode relevage : commande par deux flotteurs avec options de sécurité flotteur très bas et télécommande
• Plage d'intensité ARM-ETI T16 : 10 à 16 A
• Plage d'intensité ARM-ETI T20 : 16 à 20 A
• Plage d'intensité ARM-ETI T25 : 20 à 25 A
• Plage d'intensité ARM-ETI T32 : 25 à 32 A
