Présentation

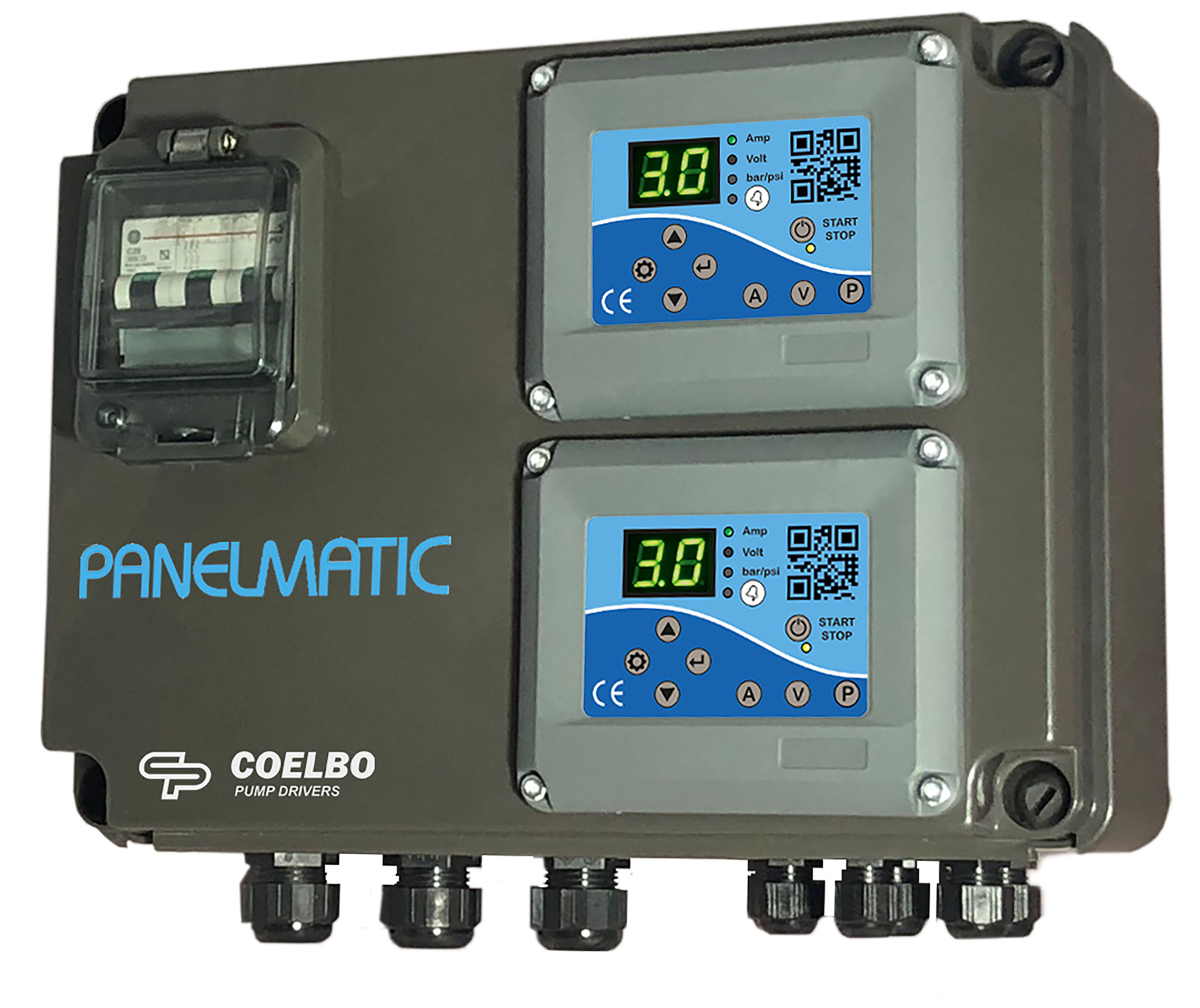

• Le coffret de protection et de commande Mr Pompes PANELMATIC est conçu pour piloter une ou deux pompes de relevage ou de surface en toute sécurité
• Équipé d'un panneau de contrôle avec affichage numérique, il permet la lecture des paramètres de fonctionnement en temps réel
• Ce modèle pompe assure la protection contre le manque d'eau, les surintensités, la sous-tension et la surtension
• Sa conception tout-en-un intègre un interrupteur magnéto-thermique et un système de réarmement automatique paramétrable
• Le coffret est protégé par une enveloppe IP65, ce qui facilite son installation dans des environnements exigeants
Applications
• Commande et protection de pompes de relevage pour eaux claires ou légèrement chargées
• Commande et protection de pompes de surface pour surpression domestique ou collective
• Gestion de vidange et de remplissage dans des cuves, réservoirs et fosses
• Pilotage de groupes de pompage en cascade ou en alternance dans des installations de distribution d'eau
• Surveillance des intensités absorbées et de la tension d'alimentation des pompes en exploitation
Avantages
• Interface de contrôle claire avec écran à trois chiffres et voyants à leds pour une lecture rapide des paramètres
• Souplesse de commande grâce à la compatibilité avec flotteurs, pressostats et électrodes de niveau
• Sécurité renforcée par les protections intégrées contre la marche à sec, la surintensité, la sous-tension et la surtension
• Flexibilité de fonctionnement avec les modes vidange, remplissage et surpression, adaptés à de nombreuses installations
• Continuité de service améliorée par le système de réarmement automatique configurable après certaines alarmes
Conception
• Coffret électrique dédié à une ou deux pompes en version monophasée ou triphasée
• Panneau de contrôle avec écran numérique à trois chiffres, voyants à leds et boutons d'activation
• Logique de commande permettant le fonctionnement en cascade ou en alternance des pompes
• Gestion des entrées de commande par flotteurs, pressostats ou électrodes selon l'application
• Interrupteur magnéto-thermique intégré pour la protection des moteurs
• Enveloppe avec indice de protection IP65, nécessitant une double enveloppe en cas de fortes pluies
• Système de réarmement automatique ART activable lors du paramétrage en cas d'alarme de marche à sec ou de seuil de pression minimum
• Bornes de report d'alarme par contact sec pour la transmission à un système de supervision
Caractéristiques techniques
• Type de produit : coffret de protection et de commande pour pompes
• Nombre de pompes gérées : 1 ou 2 selon la version
• Version PANELMATIC UNO M : une pompe, tension 230 V, intensité 16 A
• Version PANELMATIC DUO M : deux pompes, tension 230 V, intensité 16 A
• Version PANELMATIC UNO T : une pompe, tension 400 V, intensité 10 A
• Version PANELMATIC DUO T : deux pompes, tension 400 V, intensité 10 A
• Indice de protection : IP65
• Type d'alimentation électrique : monophasé 230 V ou triphasé 400 V selon la version
• Mode de fonctionnement sélectionnable : vidange, remplissage ou surpression
• Commande possible par flotteurs, pressostats ou électrodes
• Protection intégrée contre la marche à sec des pompes
• Protection contre la surintensité des moteurs
• Protection contre la sous-tension et la surtension d'alimentation
• Limitation du nombre de démarrages consécutifs trop élevés
• Présence d'un interrupteur magnéto-thermique intégré
• Report d'alarme disponible par contact sec
• Fonction de réarmement automatique ART paramétrable
