Présentation

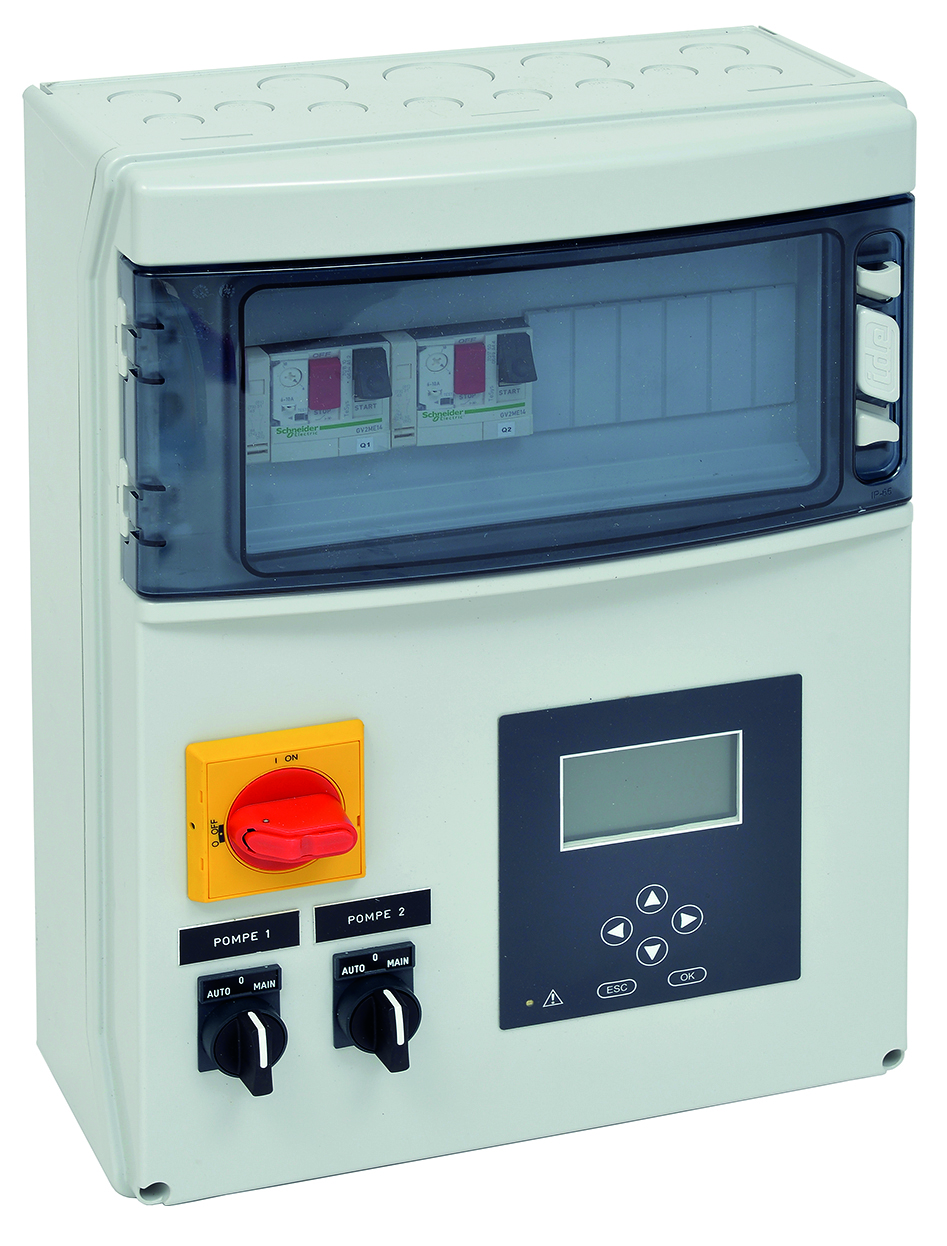

• Le coffret de commande Mr Pompes RS 2524 P est conçu pour la gestion automatique de postes de relevage équipés de deux pompes. Équipé d'un boîtier ABS IP55 avec hublot transparent, il assure une protection fiable en environnement humide. Ce modèle intègre une interface de programmation par écran LCD pour un paramétrage simple et précis. Sa conception permet le pilotage par sonde piézoélectrique ou capteur radar avec bascule de secours par flotteur
• Le système gère la permutation automatique des pompes à chaque démarrage ou en cas de défaut d'une pompe afin d'optimiser leur durée de vie. En cas de niveau très haut, les deux pompes peuvent fonctionner en marche simultanée pour sécuriser le relevage. Une alarme visuelle et sonore intégrée signale rapidement les anomalies de fonctionnement. Le coffret permet également le report d'alarme par contact sec vers une gestion centralisée
Applications
• Gestion de postes de relevage d'eaux usées en habitat collectif ou tertiaire
• Pilotage de stations de relevage d'eaux pluviales en bâtiments industriels ou parkings
• Supervision de cuves de stockage et bassins de collecte avec mesure de niveau continue
• Sécurisation des installations de pompage grâce aux alarmes visuelles, sonores et reportées
Avantages
• Programmation intuitive grâce à l'écran LCD et aux menus clairs
• Permutation automatique des deux pompes pour une usure équilibrée et une meilleure disponibilité de l'installation
• Mode de secours par flotteur permettant la continuité de service en cas de défaut de la sonde principale
• Alarme visuelle, sonore et par contact sec pour une signalisation complète des défauts et niveaux d'alerte
• Compatibilité avec sondes piézoélectriques et capteurs radar pour une mesure de niveau précise et adaptée aux différents sites
Conception
• Coffret en ABS avec indice de protection IP55 et hublot transparent pour contrôle visuel sans ouverture
• Plage de réglage par protection magnéto-thermique jusqu'à 18 A pour l'adaptation à de nombreuses puissances de pompe
• Protection magnéto-thermique associée à un contacteur par pompe pour sécuriser les démarrages et la protection moteur
• Alarme par buzzer de 88 dB intégrée pour une signalisation sonore efficace en local
• Bornes prévues pour sondes piézoélectriques 4-20 mA avec différents seuils de mesure jusqu'à 25 m
• Sélecteur Manuel - Arrêt - Automatique pour chaque pompe via la commande Manu-O-Auto
Caractéristiques techniques
• Type de produit : coffret de commande pour 2 pompes de relevage
• Indice de protection : IP55
• Matière du coffret : ABS avec hublot transparent
• Dimensions coffret RS 2524 P 2 pompes : 310 x 147 x 436 mm
• Plage magnéto-thermique : jusqu'à 18 A maximum
• Nombre de pompes gérées : 2
• Type de commande principale : sonde piézoélectrique ou capteur radar
• Mode de secours : flotteur de niveau avec sélection automatique ou manuelle
• Type de sonde compatible : sondes PIEZO 4-20 mA
• Plages de seuils de niveau : 0 à 1, 2, 2,5, 3, 4, 6, 10, 16, 20 et 25 m
• Niveaux d'alarme : défaut pompe, défaut sonde PIEZO, niveau alarme haut
• Signalisation locale : buzzer 88 dB et voyant d'alarme
• Report d'alarme : contact sec intégré
• Tension alimentation monophasée : 230-240 V, 50 Hz
• Tension alimentation triphasée : 380-400 V, 50 Hz
