Présentation

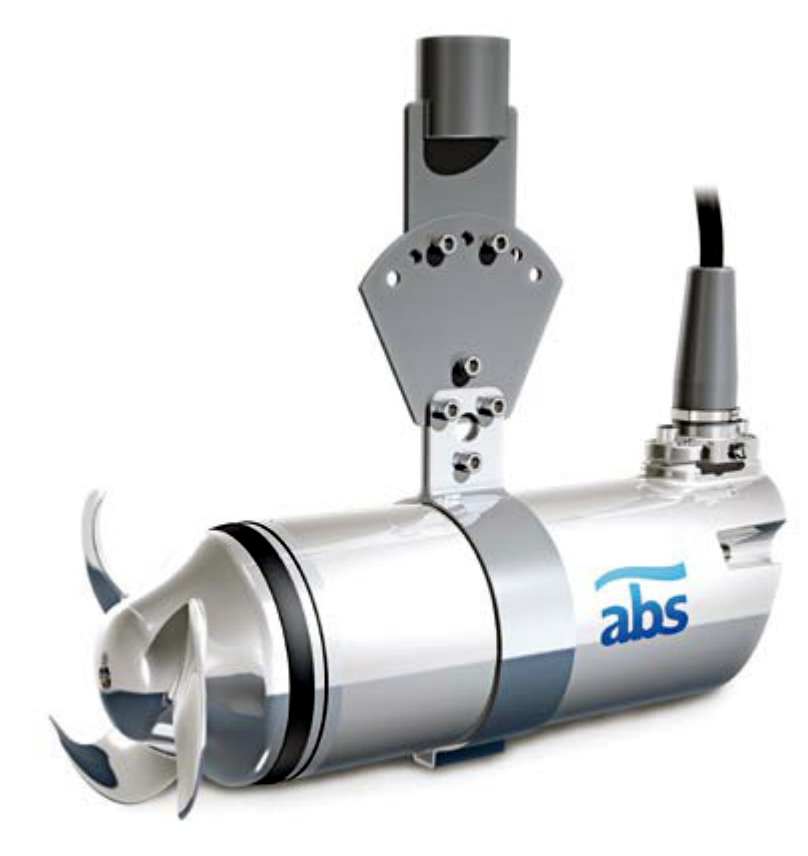

• L'agitateur submersible Sulzer Abs XRW 210 est conçu pour l'agitation, le brassage et l'homogénéisation des effluents dans de nombreuses installations de traitement des eaux usées
• Équipé d'une hélice techniquement optimisée à deux ou trois pales, ce modèle génère une forte poussée axiale pour produit assurer un mélange efficace et homogène
• Sa conception compacte et entièrement étanche permet une installation flexible avec réglage horizontal et vertical grâce au support adapté
• Le système peut être fourni en versions fonte ou acier inoxydable, avec de nombreuses options pour répondre aux exigences spécifiques des installations industrielles et municipales
Applications
• Agitation et brassage dans les stations d'épuration des eaux usées urbaines
• Homogénéisation des effluents dans les bassins de traitement industriels
• Prévention du dépôt de boues dans les cuves et réservoirs de stockage
• Mise en suspension des solides dans les bassins d'aération ou d'égalisation
• Mélange et circulation des eaux de process dans les installations de traitement des eaux
Avantages
• Capacité de mélange élevée grâce à une hélice optimisée à deux ou trois pales
• Installation flexible avec support permettant un réglage horizontal et vertical précis
• Fonctionnement fiable grâce à la bague de déviation des solides protégeant la garniture mécanique
• Maintenance réduite avec des roulements lubrifiés à vie et une longue durée de service
• Large choix d'options et de matériaux pour s'adapter aux environnements corrosifs ou explosifs
Conception
• Unité compacte et étanche intégrant moteur, hélice et support d'installation réglable
• Hélice auto-nettoyante produisant une poussée élevée et un flux axial important
• Moteur triphasé rendement Premium IE3, 400 V, 50 Hz, quatre pôles, protection IP 68, classe d'isolation H, protection classe F
• Garniture mécanique en carbure de silicium sur carbure de silicium avec joints toriques et joint à lèvre en NBR
• Système de contrôle de l'étanchéité par dispositif DI avec sondes dans la chambre à huile, la chambre moteur et la boîte à borne
• Sondes thermiques dans le stator pour le contrôle de la température avec déclenchement à 140°C
• Câble de 10 m de type S1BN8-F avec longueurs en option jusqu'à 50 m
• Disponibilité en version fonte peinte ou acier inoxydable avec visserie et anneau de levage en acier inoxydable
Caractéristiques techniques
• Type de produit : agitateur submersible compact
• Tension d'alimentation : 400 V triphasé
• Fréquence : 50 Hz
• Nombre de pôles moteur : 4
• Indice de protection moteur : IP 68
• Classe d'isolation : H
• Classe de protection thermique : F
• Submersion maximum : 20 m
• Puissance nominale moteur PA 08/4 : 0.8 kW
• Puissance nominale moteur PA 15/4 : 1.5 kW
• Vitesse de rotation PA 08/4 : 1424 tr/mn
• Vitesse de rotation PA 15/4 : 1437 tr/mn
• Puissance agitateur versions hydrauliques : 0.3 à 1.2 kW selon configuration
• Poids version XRW-PA 08/4 : 34.5 kg
• Poids version XRW-PA 15/4 : 42.5 kg
• Surpoids avec concentrateur de flux : 5.2 kg
