Agitateur submersible compact pour eaux usées

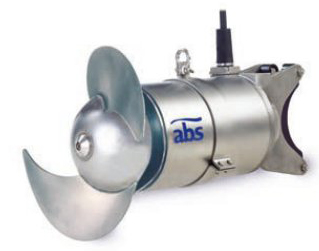

Sulzer (Abs) RW 400

Présentation

• L'agitateur submersible Abs RW 400 est conçu pour le mélange et l'agitation dans les stations d'épuration et les procédés industriels exigeants
• Équipé d'une hélice auto-nettoyante à 2 ou 3 pales, il produit assure une poussée élevée et un brassage homogène des effluents
• Ce modèle intègre un support d'installation compact permettant un couplage simple et fiable sur un tube de guidage
• Sa conception étanche avec moteur submersible et garniture mécanique robuste garantit un fonctionnement durable en immersion

Applications

• Agitation et maintien en suspension des boues dans les stations d'épuration urbaines
• Mélange des effluents et prétraitement dans les installations industrielles
• Homogénéisation des bassins d'aération et bassins d'orage
• Prévention de la sédimentation dans les cuves et réservoirs d'eaux usées
• Mélange de liquides légèrement chargés dans les procédés de traitement de l'eau

Avantages

• Poussée élevée permettant une mise en mouvement efficace des boues et effluents
• Conception auto-nettoyante de l'hélice limitant les risques de colmatage et de vibrations
• Large choix de versions hydrauliques avec ou sans concentrateur de flux pour adapter la poussée
• Surveillance d'étanchéité intégrée pour protéger le moteur et la garniture mécanique
• Maintenance réduite grâce aux roulements à billes lubrifiés à vie et à la construction robuste

Conception

• Unité compacte et totalement étanche intégrant moteur, hélice et support d'installation
• Hélice à 2 ou 3 pales en acier inoxydable, profil optimisé pour un débit élevé et une faible vibration
• Moteur asynchrone triphasé à cage d'écureuil, 8 pôles, prévu pour un service immergé continu
• Garniture mécanique en carbure de silicium avec joints toriques et joints à lèvres en NBR
• Système de guidage sur tube avec dispositif d'accouplement rapide et réglage d'angle vertical en option
• Surveillance d'étanchéité par système DI avec sondes dans la chambre à huile, la chambre moteur et le boîtier de connexion
• Protection thermique du stator par sondes thermiques se déclenchant à 140°C
• Câble d'alimentation de 10 m de type HO7RN pour une installation immergée
• Deux versions de matériaux disponibles : exécution fonte peinte ou exécution acier inoxydable pour environnements corrosifs

Caractéristiques techniques

• Type de produit : agitateur submersible compact pour immersion permanente
• Modèle : RW 400
• Puissance moteur nominale : 3.0 à 4.0 kW selon version
• Tension d'alimentation : 400 V triphasé, 50 Hz
• Type de moteur : asynchrone à cage d'écureuil, 8 pôles
• Classe d'isolation : F (155°C)
• Submergence maximale : 20 m
• Vitesse de rotation : environ 680 à 702 tr/min selon moteur
• Rendement moteur : environ 71 à 72 pour cent selon version
• Facteur de puissance : 0.65 à 0.74 selon moteur
• Puissance agitateur hydraulique : 0.8 à 3.5 kW selon hydraulique et concentrateur de flux
• Versions hydrauliques : 4021 à 4053 avec ou sans concentrateur de flux
• Poids sans concentrateur de flux : 96 kg
• Poids avec concentrateur de flux : 102 kg
• Matériaux principaux version fonte : carcasse EN-GJL-250 peinte, arbre 1.4021, hélice 1.4571
• Matériaux principaux version acier inoxydable : carcasse 1.4571, arbre 1.4404, hélice 1.4571
• Type de câble : HO7RN, longueur 10 m
