Présentation

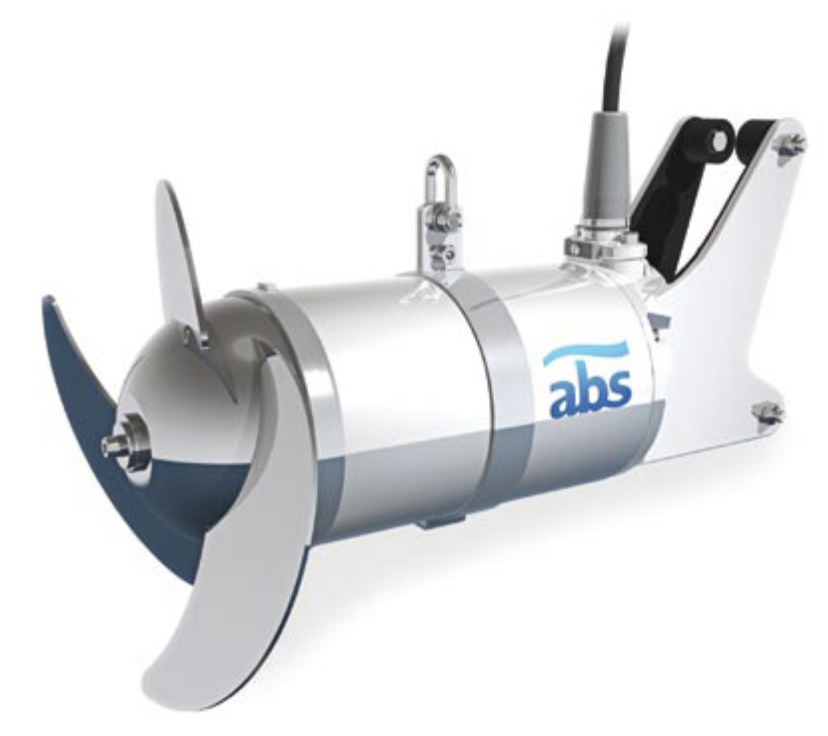

• L'agitateur submersible Sulzer Abs XRW 400 est conçu pour l'agitation, le brassage et l'homogénéisation dans de nombreuses applications industrielles et de traitement des eaux
• Équipé d'un moteur à aimants permanents à haut rendement avec variateur de fréquence, il offre une grande efficacité énergétique et une régulation précise de la vitesse
• Sa conception compacte et étanche avec hélice à trois pales produit assure un flux axial élevé et un fonctionnement stable
• Le système de bague de déviation des solides et la garniture mécanique robuste protègent efficacement l'arbre et les organes internes
• Les nombreuses options de configuration et d'accessoires permettent d'adapter l'agitateur à différents bassins et conditions de service
Applications
• Agitation et brassage dans les stations d'épuration des eaux usées urbaines et industrielles
• Homogénéisation des bassins de stockage et de tampon dans les procédés de traitement des eaux
• Prévention de la décantation des solides dans les réservoirs et cuves de process
• Mise en suspension des boues dans les bassins d'aération et de stockage
• Agitation dans les installations industrielles nécessitant un brassage continu en milieu liquide
Avantages
• Haut rendement global grâce au moteur à aimants permanents et au variateur de fréquence intégré
• Fonctionnement fiable en immersion avec protection IP 68 et classe d'isolation F
• Maintenance réduite avec roulements lubrifiés à vie et garniture mécanique en carbure de silicium
• Flexibilité d'installation permise par le coulisseau moulé pour barre de guidage et les multiples longueurs de câble disponibles
• Adaptabilité renforcée par les options de version anti-déflagrante, concentrateur de flux et accessoires de montage
Conception
• Unité compacte et étanche intégrant moteur, hélice et coulisseau moulé pour guidage sur barre verticale
• Moteur moto-variateur à aimants permanents, rendement Premium équivalent IE3, 10 pôles, 50 Hz, 400 V avec variateur de fréquence
• Hélice à trois pales optimisée pour générer un flux axial élevé, auto-nettoyante et à faible niveau de vibrations
• Bague de déviation des solides brevetée protégeant la garniture mécanique des intrusions de particules et matières fibreuses
• Roulements lubrifiés à vie dimensionnés pour une durée de service supérieure à 100 000 heures de fonctionnement
• Garniture mécanique côté effluent en carbure de silicium sur carbure de silicium, complétée par joints toriques et joint à lèvre en NBR
• Système de contrôle d'étanchéité par dispositif DI avec sondes dans la chambre à huile, la chambre moteur et la boîte à bornes
• Protection thermique par thermistor PTC intégré dans le stator se déclenchant à 140°C
• Câble d'alimentation de 10 m fourni de série, avec longueurs en option de 15, 20, 30, 40 et 50 m
• Options de construction incluant version anti-déflagrante, garniture supplémentaire côté moteur, concentrateur de flux, joints viton, réglage d'angle vertical, tôle anti-vortex, amortisseur de vibrations et anneau de levage
Caractéristiques techniques
• Type de produit : agitateur submersible compact
• Puissance nominale moteur : 3,0 kW ou 5,0 kW selon version
• Rendement moteur : 93,0 % pour version 3,0 kW, 91,0 % pour version 5,0 kW
• Puissance nominale variateur de fréquence type A : 3,0 kW
• Puissance nominale variateur de fréquence type B : 5,5 kW
• Intensité nominale variateur à 400 V type A : 6,2 A
• Intensité nominale variateur à 400 V type B : 9,5 A
• Rendement total système moteur plus variateur : 89,1 % pour version PM 30/10, 86,6 % pour version PM 50/10
• Tension d'alimentation standard : 400 V, 50 Hz, 10 pôles
• Protection moteur : indice de protection IP 68, classe d'isolation F
• Submersion maximum : 20 m
• Température de déclenchement protection thermique : 140°C
• Longueur de câble standard : 10 m
• Poids sans concentrateur de flux : 80 kg
• Surpoids avec concentrateur de flux : 10 kg
• Matériau carcasse moteur : acier inoxydable 1.4404 AISI 316L
• Matériau coulisseau : 1.4470 AISI 329 et polyamide type CF-8M
• Matériau arbre moteur : acier inoxydable 1.4401 AISI 316
• Matériau hélice : acier inoxydable 1.4571 AISI 316
• Matériau visserie : acier inoxydable 1.4401 AISI 316
• Matériau anneau de levage : acier inoxydable 1.4571 AISI 316
• Puissance agitateur versions 4031A à 4055A : de 1,2 kW à 2,6 kW
• Puissance agitateur versions 4031B à 4054B : de 3,0 kW à 4,5 kW
