Présentation

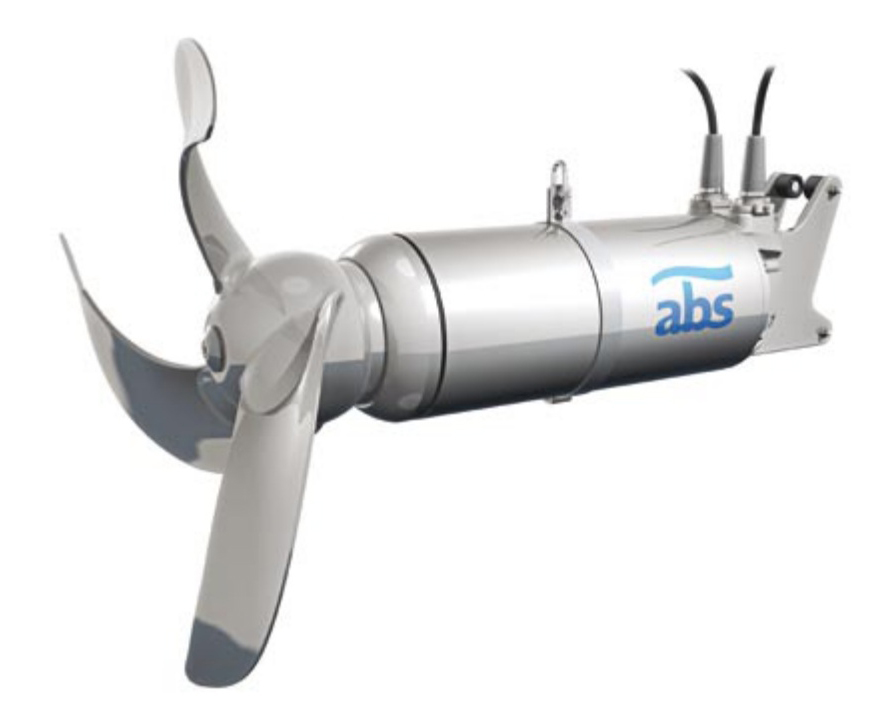

• L'agitateur submersible Sulzer Abs XRW 900 est conçu pour l'agitation, le brassage et l'homogénéisation des effluents dans les installations de traitement des eaux usées et industrielles. Équipé d'un moteur Premium IE3 et d'une hélice à trois pales optimisée, il produit assure une poussée élevée et un flux axial important. Sa conception compacte et étanche avec coulisseau moulé facilite l'installation sur barre de guidage et la maintenance. Le système de contrôle d'étanchéité et de température intégré garantit un fonctionnement fiable et sécurisé même en service intensif
Applications
• Agitation et brassage dans les stations d'épuration urbaines
• Homogénéisation des bassins d'égalisation et de stockage d'effluents industriels
• Prévention du dépôt de boues dans les réservoirs et bassins de décantation
• Mise en suspension des solides dans les bassins d'aération et de mélange
• Agitation dans les processus de traitement physico-chimique et biologique
Avantages
• Poussée élevée permettant un brassage efficace des effluents chargés
• Fonctionnement efficace et stable grâce à l'hélice auto-nettoyante à trois pales
• Sécurité accrue avec système de contrôle d'étanchéité par sondes dans les différentes chambres
• Souplesse d'utilisation grâce aux versions fonte et acier inoxydable adaptées aux environnements corrosifs
• Large choix d'options disponibles pour s'adapter aux exigences des installations les plus contraignantes
Conception
• Unité compacte submersible comprenant moteur, hélice et coulisseau massif moulé pour montage sur barre de guidage
• Moteur triphasé à rendement Premium IE3, quatre pôles, 50 Hz, classe d'isolation F, conçu pour une submersion maximale de 20 m
• Hélice à trois pales techniquement optimisée, auto-nettoyante, assurant un flux axial élevé et un fonctionnement sans vibrations
• Bague de déviation des solides brevetée protégeant la garniture mécanique contre les matières fibreuses et solides
• Roulements lubrifiés à vie dimensionnés pour une durée de vie supérieure à 100000 h de fonctionnement
• Réducteur à engrenages hélicoïdaux haute résistance, prévu pour plus de 100000 h de service
• Garniture mécanique en carbure de silicium sur carbure de silicium avec joints toriques et joint à lèvre en NBR
• Système de contrôle de l'étanchéité de type DI avec sondes dans la chambre à huile, la chambre moteur, la boîte à bornes et le réducteur
• Contrôle de la température par sondes thermiques dans le stator se déclenchant à 140°C
• Câble d'alimentation de 10 m en version CSM, dimensionné selon la puissance du moteur
• Options disponibles incluant version anti-déflagrante, concentrateur de flux, joints viton, sondes PTC ou PT100, réglage d'angle vertical et accessoires anti-vibrations
Caractéristiques techniques
• Type d'équipement : agitateur submersible compact
• Versions hydrauliques : fonte EC ou acier inoxydable CR
• Submersion maximale : 20 m
• Classe d'isolation standard : F (155°C)
• Puissance nominale moteur PA110/4 : 11.0 kW
• Puissance nominale moteur PA150/4 : 15.0 kW
• Puissance nominale moteur PA220/4 : 22.0 kW
• Intensité nominale à 400 V PA110/4 : 18.7 A
• Intensité nominale à 400 V PA150/4 : 25.8 A
• Intensité nominale à 400 V PA220/4 : 37.8 A
• Vitesse de rotation PA110/4 : 238 tr/mn
• Vitesse de rotation PA150/4 : 238 ou 285 tr/mn selon rapport d'engrenage
• Vitesse de rotation PA220/4 : 285 tr/mn
• Matériau carcasse moteur version EC : fonte EN-GJL-250 peinte
• Matériau carcasse moteur version CR : acier inoxydable 1.4571 AISI 316
• Matériau hélice : acier inoxydable 1.4571 AISI 316
• Matériau visserie : acier inoxydable 1.4401 AISI 316
• Roulements : lubrifiés à vie, durée de vie supérieure à 100000 h
• Contrôle de température : sondes thermiques dans le stator déclenchement à 140°C
