Présentation

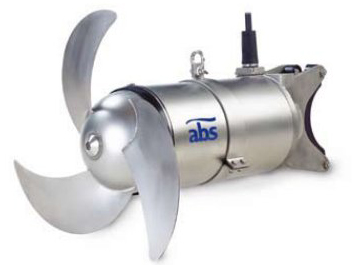

• L'agitateur submersible Sulzer Abs RW 650 est conçu pour les opérations de mélange et d'agitation dans les stations d'épuration et les installations industrielles
• Équipé d'une hélice auto-nettoyante à deux ou trois pales, il produit assure une poussée élevée et un brassage homogène des effluents
• Ce modèle compact et entièrement étanche intègre un support d'installation pour accouplement direct au tube de guidage
• Sa conception permet différentes configurations, avec réglage d'angle vertical, concentrateur de flux et système de refroidissement de la garniture mécanique en option
Applications
• Mélange et agitation dans les bassins des stations d'épuration urbaines
• Homogénéisation des effluents dans les procédés industriels
• Prévention des dépôts dans les bassins tampon et réservoirs d'eaux usées
• Mise en suspension des boues dans les bassins d'aération et de stockage
• Agitation continue dans les cuves et ouvrages nécessitant une poussée élevée sous eau
Avantages
• Poussée élevée grâce à une hélice optimisée pour un débit optimal
• Fonctionnement fiable avec roulements à billes lubrifiés à vie et durée de vie supérieure à 100 000 heures
• Maintenance réduite grâce à l'hélice auto-nettoyante et à la garniture mécanique refroidissable en option
• Souplesse d'installation avec support intégral compatible tube de guidage et réglage d'angle vertical
• Adaptation aux environnements agressifs avec versions fonte ou acier inoxydable et option anti-déflagrante
Conception
• Unité compacte et étanche intégrant moteur, hélice et support d'installation
• Hélice auto-nettoyante à deux ou trois pales pour limiter l'encrassement et les vibrations
• Garniture mécanique en carbure de silicium contre carbure de silicium avec joints toriques et joints à lèvres en NBR
• Roulements à billes lubrifiés à vie dimensionnés pour plus de 100 000 heures de fonctionnement
• Système de surveillance d'étanchéité DI avec sonde dans la chambre à huile, la chambre moteur et le boîtier de connection
• Système de contrôle de la température avec sondes thermiques dans le stator déclenchant à 140°C
• Câble d'alimentation de 10 m de type HO7RN pour usage immergé
• Versions matériaux EC en fonte peinte et CR en acier inoxydable AISI 316 pour les pièces principales
Caractéristiques techniques
• Type de produit : agitateur submersible compact pour eaux usées
• Alimentation électrique : moteur triphasé à cage d'écureuil
• Nombre de pôles moteur : 12 pôles
• Fréquence nominale : 50 Hz
• Classe d'isolation : F 155°C
• Profondeur de submergence maximum : 20 m
• Puissance nominale moteur disponible : 5.0 kW, 7.5 kW, 10.0 kW
• Intensité à 400 V : 18.2 A, 24.5 A, 31.9 A selon puissance
• Vitesse de rotation : 462 à 470 tr/min selon version
• Rendement moteur : de 70.4 % à 75.1 % selon puissance
• Facteur de puissance : de 0.56 à 0.61 selon taille moteur
• Hélice : auto-nettoyante à 2 ou 3 pales en acier inoxydable AISI 316
• Matériau carcasse moteur version EC : fonte EN-GJL-250 peinte
• Matériau carcasse moteur version CR : acier inoxydable 1.4571 AISI 316
• Matériau arbre moteur version EC : acier inoxydable 1.4021 AISI 420
• Matériau arbre moteur version CR : acier inoxydable 1.4401 AISI 316
• Poids sans concentrateur de flux : 150 kg, 180 kg, 200 kg selon version
• Poids avec concentrateur de flux : 168 kg, 198 kg, 218 kg selon version
• Longueur de câble standard : 10 m
• Options disponibles : version anti-déflagrante, concentrateur de flux, joints viton, gainage de câble, sondes PTC ou PT 100 dans le stator
