Présentation

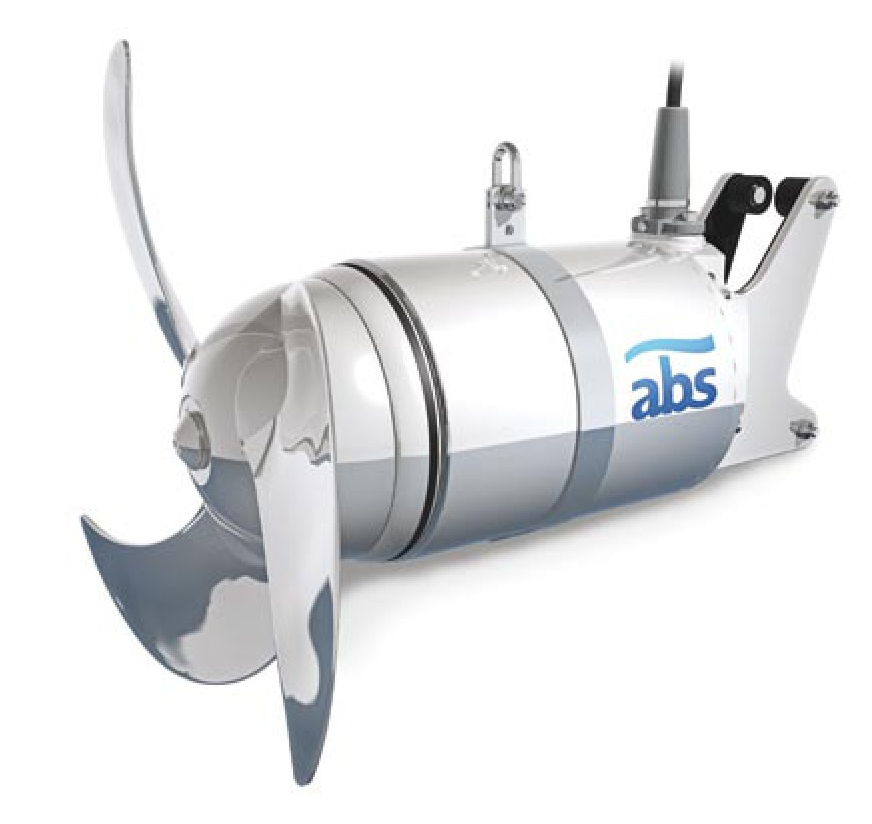

• L'agitateur submersible Sulzer Abs XRW 650 est conçu pour l'agitation, le brassage et l'homogénéisation des effluents dans une large gamme d'applications industrielles et de traitement des eaux usées
• Équipé d'un moto-variateur à aimants permanents haut rendement, il produit assure une poussée élevée et un flux axial performant pour maintenir les solides en suspension
• Sa conception compacte et entièrement étanche permet une installation submersible sûre sur barre de guidage dans des bassins et réservoirs
• L'hélice à trois pales, auto-nettoyante et optimisée hydrauliquement, garantit un fonctionnement efficace, stable et sans vibrations
• Le système de contrôle d'étanchéité et de température protège durablement le moteur et réduit les risques d'arrêt intempestif
Applications
• Agitation et brassage dans les stations d'épuration urbaines et industrielles
• Homogénéisation des bassins d'aération et des réservoirs d'eaux usées
• Maintien en suspension des solides dans les cuves de traitement et de stockage
• Mélange dans les ouvrages de traitement physico-chimique et biologique
• Agitation de liquides chargés dans les installations agricoles et agroalimentaires
Avantages
• Performance d'agitation élevée grâce à l'hélice à trois pales à flux axial optimisé
• Rendement énergétique amélioré avec moto-variateur à aimants permanents équivalent rendement IE3
• Sécurité accrue par système intégré de contrôle d'étanchéité et de température
• Maintenance réduite grâce aux roulements lubrifiés à vie et à la garniture mécanique protégée
• Adaptation facile aux différentes installations avec options de concentrateur de flux, réglage d'angle et version anti-déflagrante
Conception
• Unité compacte et étanche intégrant moteur, hélice et coulisseau massif moulé pour montage sur barre de guidage
• Moteur à aimants permanents avec variateur de fréquence, protection IP 68 et classe d'isolation F
• Hélice en acier inoxydable à trois pales auto-nettoyantes générant une poussée et un flux axial élevés
• Garniture mécanique en carbure de silicium côté effluent avec bague de déviation des solides brevetée
• Roulements lubrifiés à vie dimensionnés pour une durée de fonctionnement supérieure à 100 000 heures
• Système DI de détection d'infiltration avec sondes dans la chambre à huile, la chambre moteur et la boîte à borne
• Câble d'alimentation de 10 m en standard, avec longueurs optionnelles jusqu'à 50 m
• Construction en acier inoxydable AISI 316 et alliages résistants à la corrosion pour l'ensemble des pièces principales
Caractéristiques techniques
• Type de produit : agitateur submersible compact en acier inoxydable
• Modèle : XRW 650
• Tension nominale standard : 400 V
• Fréquence : 50 Hz
• Nombre de pôles moteur : 24
• Protection moteur : IP 68
• Classe d'isolation : F
• Puissance nominale moteur : 5,5 à 10,0 kW selon version
• Puissance hydraulique disponible : 2,0 à 8,0 kW selon version
• Rendement moteur : jusqu'à 94,8 %
• Rendement total avec variateur : jusqu'à 91,0 %
• Submersion max : 20 m
• Température de déclenchement thermistor : 140°C
• Longueur de câble standard : 10 m
• Poids sans concentrateur de flux : 150 kg
• Poids avec concentrateur de flux : 165 kg
• Matériau hélice : acier inoxydable 1.4571 (AISI 316)
• Matériau visserie : acier inoxydable 1.4401 (AISI 316)
• Matériau anneau de levage : acier inoxydable 1.4571 (AISI 316)
