Présentation

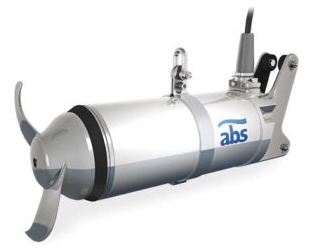

• L'agitateur submersible Sulzer Abs XRW 300 est conçu pour l'agitation, le brassage et l'homogénéisation des eaux usées et effluents chargés
• Équipé d'un moteur submersible à haut rendement et d'une hélice optimisée, il produit assure une circulation efficace des fluides dans les bassins
• Sa conception compacte avec coulisseau moulé permet une installation rapide et sûre sur barre de guidage
• Le système de contrôle d'étanchéité et de température intégré garantit une grande fiabilité en fonctionnement continu
• Disponible en versions fonte et acier inoxydable, il s'adapte à de nombreuses configurations de stations de traitement
Applications
• Agitation et brassage dans les bassins de traitement des eaux usées urbaines
• Homogénéisation des effluents industriels dans les cuves et réservoirs
• Maintien en suspension des solides dans les bassins d'aération
• Prévention de la sédimentation dans les fosses de relevage et ouvrages de stockage
• Circulation et mélange dans les installations de traitement des boues
Avantages
• Large plage d'applications grâce à une hélice à deux ou trois pales générant un flux axial élevé
• Faible besoin de maintenance grâce aux roulements lubrifiés à vie et à la garniture mécanique robuste
• Fiabilité accrue avec système de contrôle d'étanchéité par sondes dans la chambre à huile, la chambre moteur et la boîte à borne
• Souplesse d'installation avec coulisseau massif moulé adapté à la mise en place sur barre de guidage
• Adaptabilité au site grâce aux nombreuses options disponibles comme la version anti-déflagrante ou le concentrateur de flux
Conception
• Moteur submersible triphasé rendement Premium IE3 quatre cents volts cinquante hertz six pôles
• Protection IP 68 avec classe d'isolation H et classe de protection F pour un service intensif
• Hélice auto-nettoyante techniquement optimisée à deux ou trois pales pour générer des poussées élevées
• Bague de déviation des solides brevetée protégeant la garniture mécanique des particules et matières fibreuses
• Garniture mécanique côté effluent en carbure de silicium sur carbure de silicium avec joints toriques et joint à lèvre NBR
• Système de contrôle d'étanchéité DI avec sondes dans la chambre à huile, la chambre moteur et la boîte à borne
• Sondes thermiques dans le stator déclenchant la protection à 140°C
• Câble d'alimentation dix mètres type S1BN8-F avec longueurs en option jusqu'à cinquante mètres
• Options de construction incluant version anti-déflagrante, concentrateur de flux, joints viton, câble EMC, thermistor PTC et dispositifs antivibratoires
• Structure compacte avec coulisseau massif moulé conçu pour une installation sur barre de guidage verticale
Caractéristiques techniques
• Type de produit : agitateur submersible compact pour eaux usées
• Tension nominale moteur : 400 V triphasé
• Fréquence d'alimentation : 50 Hz
• Nombre de pôles moteur : 6 pôles
• Rendement moteur : classe Premium IE3
• Classe d'isolation : H
• Classe de protection thermique : F
• Indice de protection : IP 68
• Submersion max : 20 m
• Température de déclenchement sondes stator : 140°C
• Longueur de câble standard : 10 m
• Longueurs de câble en option : 15 m, 20 m, 30 m, 40 m, 50 m
• Poids version XRW-PA 15/6 : 69 kg
• Poids version XRW-PA 29/6 : 93 kg
• Poids concentrateur de flux : +8 kg
• Matériaux version fonte : carcasse et coulisseau EN-GJL-250 peint, hélice 1.4460
• Matériaux version inox : carcasse 1.4404, coulisseau 1.4408, hélice 1.4460
