Relais de sécurité

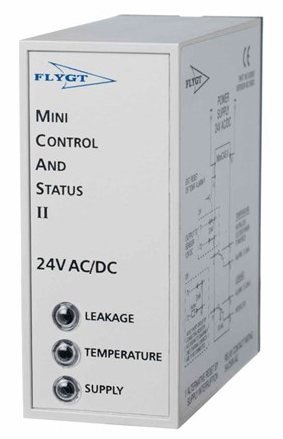

Flygt (Xylem) MINICAS II (8358572)

Présentation
• L'unite MiniCas Flygt de Xylem est un  relais de sécurité développé pour assurer la protection des pompes et agitateurs. Il est conçu pour mémoriser les informations défauts de température ipsotherme CLS/FLS et/ou d'infiltrations CLS/FLS, avec visualisation par LEDs

Avantages
• Protection pour les pompes et agitateurs
• Protection échauffement ipsotherme
• Protection infiltration eau dans l'huile (CLS) et présence de liquide dans le stator (FLS)
• Disponible en plusieurs tensions d'alimentation (24 V AC/DC, 120 V AC et 230 V AC)
• Voyants de défauts distincts en fonction du défaut

Installation
• Le relais de surveillance MiniCAS II est intégré au tableau de commande de la pompe, simplement enfiché sur un socle à 11 broches. Les connexions peuvent être effectuées selon six options de base.

Caractéristiques techniques
• Principe de fonctionnement : Détection d’intensité
• Agréments : CE, C-UR (USA et Canada) et CSA
• Environnement : –25 à +60°C (max. 90% d’humidité relative)
• Tension d’alimentation 24 V AC/DC : 20-30 V AC (50–60Hz), 23,5–30 V DC
• Tension d’alimentation 120 V AC : 120 V AC (50-60 Hz)
• Tension d’alimentation 230 V AC : 230 V AC (50–60Hz)
• Calibrage des contacts de relais : 250 V AC / 5A
• Tension vers le détecteur : 12 V DC +/–5%
• Valeurs opérationnelles : 3 mA < I < 22 mA = OK / < 3 mA = Température excessive (ou coupure) /I > 22 mA = Infiltration (ou court circuit), délai d’alarme 10 s (I = intensité mesurée par le MiniCAS II)
• Alimentation électrique nécessaire : 5 VA
