Présentation

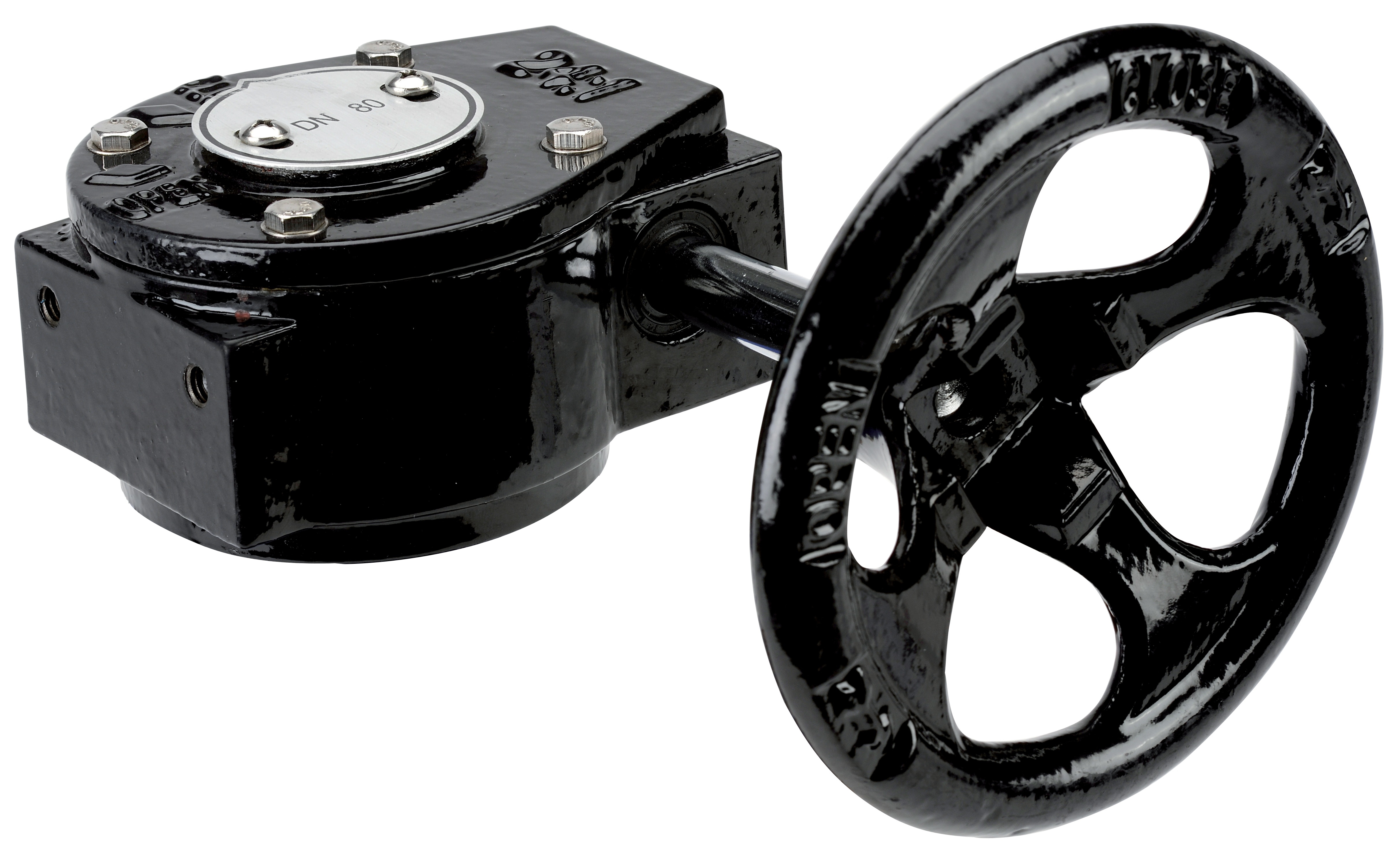

• Le réducteur manuel Sferaco 1192 Réducteur manuel NBR est conçu pour la manoeuvre précise de robinets à papillon de la gamme Performance
• Il permet l'ouverture et la fermeture progressive des vannes à papillon sur des diamètres nominaux de 40 à 400 mm
• Ce modèle est adapté aux applications d'eau, d'eaux usées, de graisses, d'huiles, de glycol et de liquides du groupe 2 fonctionnant avec des manchettes en NBR
• Sa conception en association avec des corps en fonte GJS-400-15 et des papillons inox CF8M ou bronze-aluminium garantit une bonne tenue mécanique
• Le système est prévu pour des températures de service de -10 °C à +90 °C et pour des pressions de service jusqu'à 16 bar selon le diamètre
Applications
• Manoeuvre de robinets à papillon sur réseaux d'eau et d'eaux usées en milieu industriel
• Commande manuelle de vannes à papillon sur installations de graisses, d'huiles, de glycol et de liquides du groupe 2
• Pilotage de robinets à papillon sur circuits marins équipés de manchettes NBR et de corps en fonte GJS-400-15
Avantages
• Commande manuelle démultipliée offrant une manoeuvre souple des robinets à papillon de DN40 à DN400
• Compatibilité avec des pressions de service jusqu'à 16 bar selon les versions de robinets à papillon associées
• Utilisation possible sur une large plage de température de -10 °C à +90 °C pour de nombreux fluides industriels
Conception
• Association à des robinets à papillon à manchettes NBR de la gamme Performance
• Montage sur platines d'entraînement normalisées ISO F05 à F25 selon le diamètre nominal
• Adaptation à des arbres de manoeuvre carrés de 9 mm à 40 mm ou circulaires jusqu'à 85 mm selon les dimensions
Caractéristiques techniques
• Diamètre nominal min : 40 mm
• Diamètre nominal max : 400 mm
• Pression de service PS max : 16 bar
• Catégorie de risque : I-III selon la directive 2014/68/UE
• Température de service mini : -10 °C
• Température de service maxi : 90 °C
• Norme d'écartement ISO : 5752 série 20
• Norme d'écartement EN : 558 série 20
• Platine ISO min : F05
• Platine ISO max : F25
• Côté carré d'arbre min : 9 mm
• Côté carré d'arbre max : 40 mm
• Prix indicatif DN40 à DN150 : 81,10 € H.T
• Prix indicatif DN200 à DN300 : 157,18 à 171,33 € H.T
• Prix indicatif DN400 : 590,00 € H.T
