Présentation

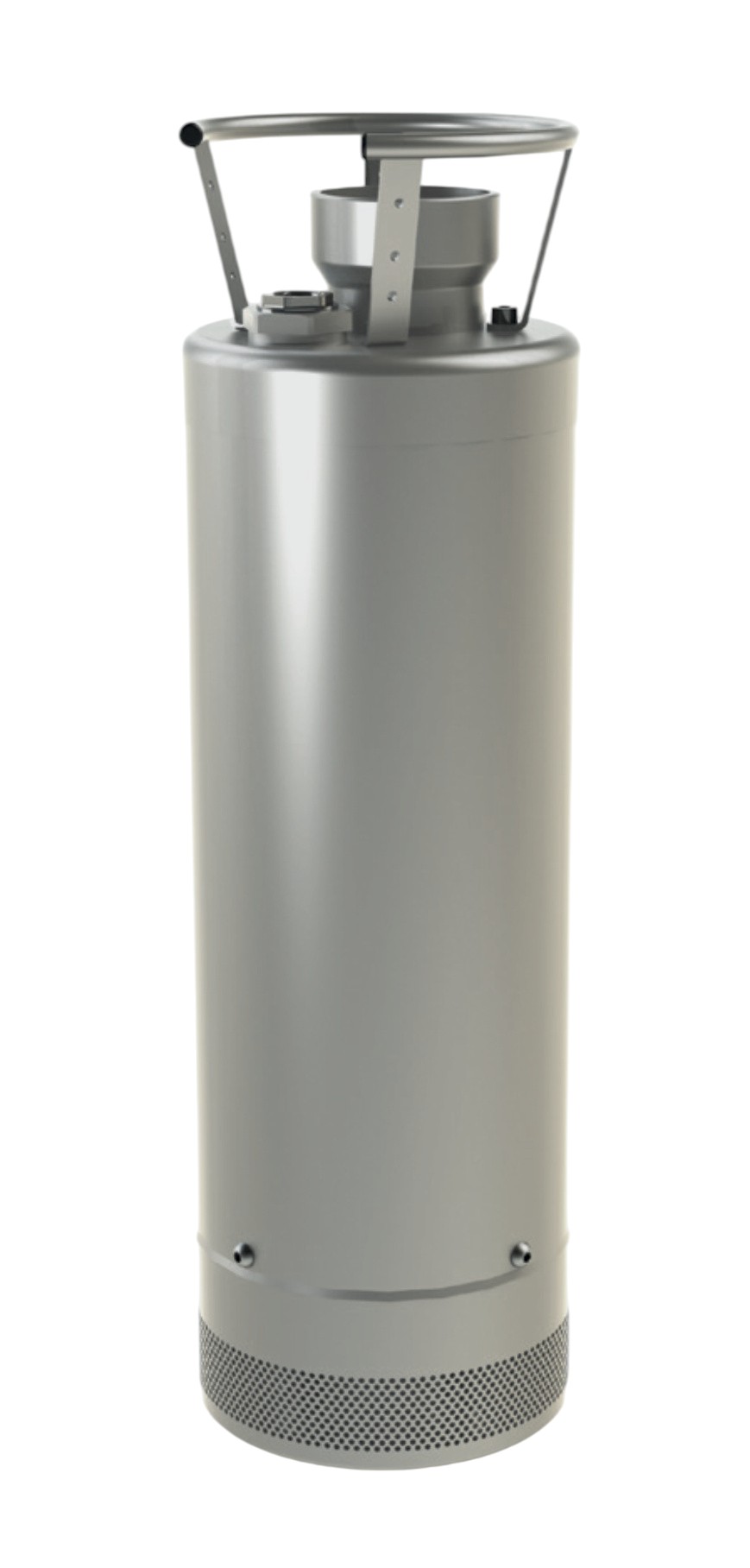

• La pompe submersible Arven WORKER 300÷1000 est conçue pour le pompage d'eau propre ou légèrement chargée dans des puits de 8 à 10 pouces
• Ce modèle multicellulaires vertical offre une large plage de hauteur manométrique pour les installations agricoles et industrielles
• Sa conception monobloc en acier inoxydable assure une excellente résistance à la corrosion et une grande fiabilité en service continu
• Le moteur à bain d'huile biodégradable garantit un refroidissement optimal et une lubrification efficace des paliers
• Le système hydraulique haute performance permet de couvrir des débits moyens à élevés tout en conservant un bon rendement énergétique
Applications
• Irrigation dans le secteur agricole à partir de puits de 8 à 10 pouces peu profonds de 10 à 20 m
• Pompage d'eau depuis des bassins, réservoirs de première collecte et cours d'eau
• Alimentation et évacuation d'eau de refroidissement dans des installations industrielles
• Pressurisation de réseaux avec pompe immergée dans un réservoir ou un puits
• Alimentation de fontaines décoratives avec eau pompée en continu
Avantages
• Hauteur manométrique de service couvrant une plage de 42 m à 91 m selon le modèle
• Débit de pompage compris entre 21 m3/h et 30 m3/h adapté aux installations de moyenne capacité
• Construction en acier inoxydable pour une grande longévité en milieu humide et corrosif
• Double garniture mécanique séparant la chambre moteur et la partie hydraulique pour une sécurité accrue
• Version exclusivement triphasée assurant une robustesse et une stabilité de fonctionnement pour usage intensif
Conception
• Moteur immergé à bain d'huile biodégradable et diélectrique pour le refroidissement et la lubrification des roulements
• Double garniture mécanique avec face pompe en carbure de silicium et face moteur en graphite et céramique
• Corps de pompe, carcasse moteur, base d'aspiration, entretoise et piattello en acier inoxydable AISI 304
• Arbre côté pompe en acier inoxydable AISI 316 pour une meilleure résistance à la corrosion et à l'usure
• Diffuseur, flasques de support et convoyeur en fonte G20 pour assurer rigidité et stabilité mécanique
Caractéristiques techniques
• Type de pompe : pompe submersible verticale multicellulaires monobloc pour puits 8-10 pouces
• Hauteur manométrique : 42 m à 91 m selon le modèle
• Débit : 21 m3/h à 30 m3/h
• Plage de profondeur d'immersion admissible : 5 m à 20 m
• Température max du liquide pompé : 35°C
• Alimentation électrique : triphasé 400 V 50 Hz
• Puissance absorbée : 3 kW à 10,1 kW selon le modèle
• Puissance nominale moteur : 2,2 kW à 7,5 kW soit 3 à 10 Hp
• Classe d'isolation moteur : F
• Indice de protection : IP 68
• Câble d'alimentation standard : 10 m'H07RN-F sans fiche pour versions triphasées
• Matériau corps de pompe et pièces inox : acier inoxydable AISI 304
• Matériau arbre côté pompe : acier inoxydable AISI 316
• Matériau pièces fonte : fonte G20 pour couvercle, diffuseur et supports
• Raccord de refoulement : filetage 3 pouces avec raccords et portagomme aluminium en option
