Présentation

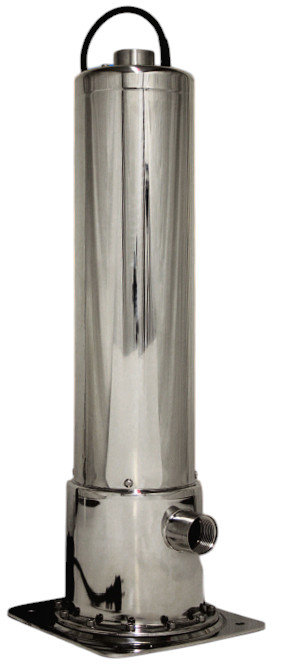

• La pompe électrique submersible Arven REXOUT est conçue pour la surpression et la distribution d'eau propre en installations domestiques, collectives et industrielles
• Équipée d'un moteur immergé à bain d'huile biodégradable, elle assure un refroidissement optimal et une lubrification efficace des paliers
• Ce modèle multicellulaire vertical offre une hauteur manométrique élevée pour des débits moyens, adaptée aux réseaux de distribution sous pression
• Sa conception compacte monobloc permet une installation facile dans des cuves, réservoirs ou regards de faible diamètre
• Le système hydraulique à plusieurs étages garantit un fonctionnement silencieux et une grande stabilité des performances
Applications
• Surpression dans les installations d'eau potable pour bâtiments d'habitation et petits collectifs
• Alimentation en eau à partir de cuves de récupération d'eau de pluie ou de réservoirs de première collecte
• Alimentation de réseaux d'irrigation à asperseurs et arrosage de jardins ou espaces verts
• Surpression pour installations industrielles nécessitant des hauteurs de refoulement élevées avec débits moyens
• Pompage d'eau dans les applications où un faible niveau sonore et un bon refroidissement moteur sont requis
Avantages
• Fonctionnement silencieux grâce au moteur immergé et au montage multicellulaire vertical
• Haute hauteur manométrique pour des débits de 4,8 m3/h à 7,2 m3/h selon les versions
• Installation simple dans des puits, cuves ou bâches grâce au diamètre réduit et à la base d'appui en acier inox
• Protection renforcée du moteur par double garniture mécanique avec séparation des chambres d'huile et d'eau
• Large plage de tensions monophasées et triphasées permettant l'adaptation à de nombreuses installations de pompage
Conception
• Moteur à bain d'huile biodégradable et diélectrique pour le refroidissement et la lubrification des roulements
• Double garniture mécanique avec côté moteur lubrifié par l'huile et côté pompe en contact avec l'eau pompée
• Profondeur d'immersion maximale de 5 m'assurant un fonctionnement en sécurité dans la plupart des réservoirs et fosses
• Indice de protection IP 68 et classe d'isolation F pour une haute fiabilité électrique en service continu immergé
• Corps de pompe, carcasse moteur et base d'appui en acier inox AISI 304 pour une excellente résistance à la corrosion
• Arbre côté pompe en acier inox AISI 303 pour une bonne résistance mécanique et une longue durée de vie
• Diffuseurs et plateaux internes en technopolymère pour optimiser le rendement hydraulique et limiter la corrosion
• Couvercle et flasques en matériaux techniques IXEF pour une bonne tenue mécanique et une stabilité dimensionnelle
• Câble d'alimentation standard de 5 mètres de type H07RN-F pour versions monophasées et triphasées
Caractéristiques techniques
• Plage de hauteur manométrique : 42 m à 88 m selon les versions
• Débit : de 4,8 m3/h à 7,2 m3/h en fonction du modèle
• Puissance nominale moteur : de 0,6 kW à 1,5 kW
• Puissance absorbée maximale : de 1,2 kW à 2,6 kW suivant la version
• Alimentation monophasée : 220 V à 277 V, 50 Hz ou 60 Hz avec protection thermique intégrée et condensateur permanent
• Alimentation triphasée : 220 V à 277 V ou 380 V à 480 V, 50 Hz ou 60 Hz avec protection contre les surcharges à prévoir par l'utilisateur
• Nombre d'étages hydrauliques : 4, 6 ou 8 selon les modèles (80/42, 100/44, 100/62, 130/82, 150/64, 200/84)
• Profondeur d'immersion maximale : 5 m
• Indice de protection : IP 68
• Classe d'isolation du moteur : F
• Température maximale du liquide pompé : 50°C
• Raccords hydrauliques : filetage 1 1/4" à l'aspiration et au refoulement pour toutes les versions
• Dimensions de pompe typiques : diamètre environ 138,5 mm et hauteur de 547,5 mm à 726,5 mm selon le modèle
• Longueur de câble fournie : 5 m
• Possibilité de tensions et fréquences spéciales sur demande
