Présentation

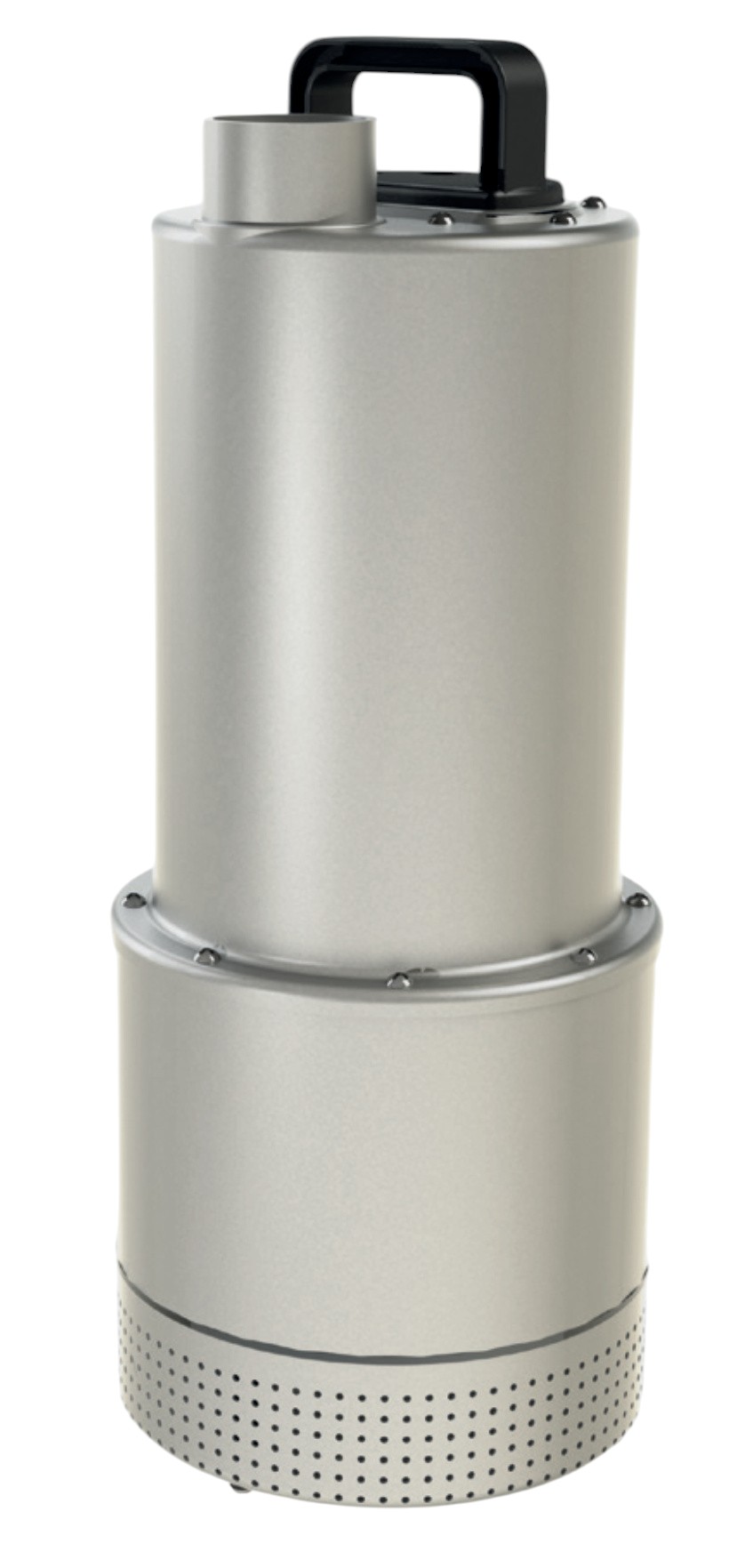

• La pompe submersible Arven ROXY 75-85 est conçue pour le relevage et le transfert d'eau claire et d'eaux de pluie depuis des puisards, cuves ou bassins de collecte
• Elle est équipée d'un moteur à sec refroidi par le liquide pompé pour garantir une bonne dissipation thermique en service immergé
• Ce modèle multicellulaires offre une hauteur manométrique comprise entre 31 m et 38 m pour des débits de 4,5 m3/h à 6,5 m3/h
• Sa conception compacte en inox lui permet une installation verticale dans des espaces réduits et des regards étroits
• Le système de double étanchéité mécanique assure une protection efficace du moteur et une grande fiabilité en fonctionnement continu
Applications
• Soutirage et vidange d'eaux de pluie, d'infiltration et d'eaux claires dans des puisards ou fosses de relevage domestiques
• Alimentation de petits systèmes d'irrigation par submersion pour jardins et potagers à partir de cuves de récupération d'eau
• Transfert et transvasement d'eau claire depuis des réservoirs, citernes et bassins de stockage
Avantages
• Hauteur manométrique élevée de 31 m à 38 m permettant le relevage sur de grandes hauteurs
• Construction en acier inoxydable assurant une bonne résistance à la corrosion dans l'eau claire et les eaux de pluie
• Double garniture mécanique avec bain d'huile côté pompe pour une durabilité accrue des organes d'étanchéité
• Version monophasée 230 V avec protection thermique intégrée facilitant l'installation sans dispositif externe
• Câble d'alimentation de 10 m permettant une immersion importante et une grande flexibilité de pose
Conception
• Moteur asynchrone à sec refroidi par le liquide pompé en circulation autour de la carcasse
• Double étanchéité mécanique composée d'une garniture graphite-céramique côté pompe et d'un double anneau de tenue en nitrile côté moteur
• Corps extérieur, base d'aspiration, support d'étanchéité et carcasse moteur en acier inoxydable AISI 304
• Roues hydrauliques, diffuseurs, support moteur, couvercle et entretoise réalisés en technopolymère
• Indice de protection IP 68 et classe d'isolation F pour un fonctionnement en immersion jusqu'à 10 m
Caractéristiques techniques
• Hauteur manométrique : 31 m à 38 m
• Débit : 4,5 m3/h à 6,5 m3/h
• Puissance absorbée ROXY 75 : 0,95 kW
• Puissance absorbée ROXY 85 : 1,05 kW
• Puissance nominale ROXY 75 : 0,55 kW
• Puissance nominale ROXY 85 : 0,6 kW
• Puissance nominale ROXY 75 : 0,75 HP
• Puissance nominale ROXY 85 : 0,85 HP
• Intensité absorbée ROXY 75 : 4,2 A
• Intensité absorbée ROXY 85 : 5 A
• Tension alimentation : 230 V
• Fréquence alimentation : 50 Hz
• Capacité condensateur : 16 uF
• Tension condensateur : 450 V
• Immersion max : 10 m
• Indice de protection : IP 68
• Température max liquide pompé : 35°C
• Diamètre de refoulement : 1"1/4
• Longueur câble alimentation : 10 m
• Hauteur pompe : 376,5 mm
• Diamètre pompe : 154 mm
• Poids unitaire : 8 kg
• Dimensions carton : 220 mm x 290 mm x 415 mm
• Hauteur palette : 1810 mm
• Nombre de cartons par palette : 80
• Poids palette : 655 kg
• Densité liquide de référence : 1 kg/dm3
• Viscosité liquide de référence : 1 mm2/s
