Présentation

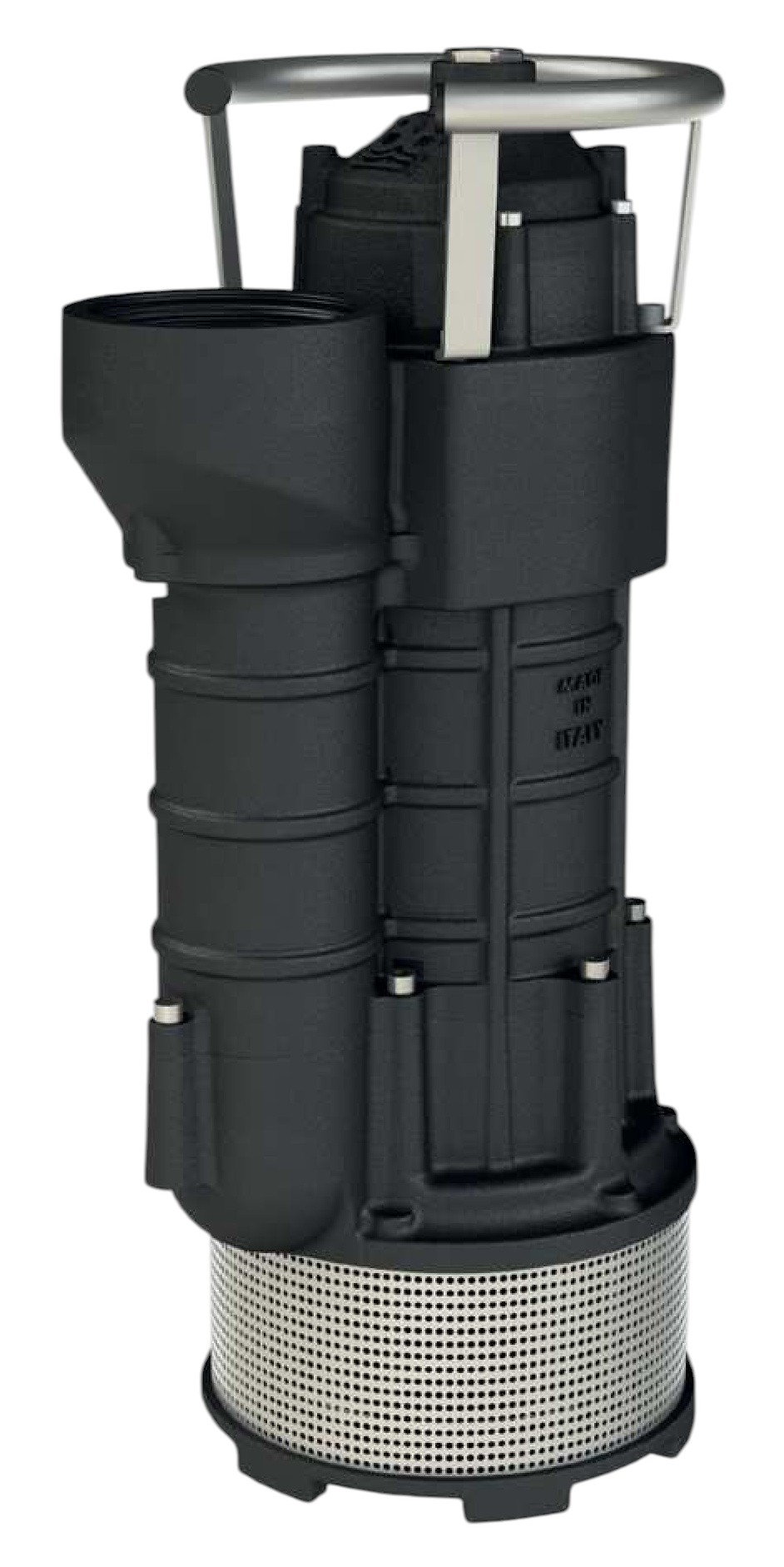

• La pompe immergée Arven TURBO 750-1000 t'est conçue pour le relevage et la distribution d'eau claire à partir de réservoirs, bassins ou puits peu profonds
• Ce modèle multicellulaire vertical en fonte assure des hauteurs de refoulement élevées pour l'irrigation et la surpression
• Équipée d'un moteur à bain d'huile et d'une hydraulique en acier inoxydable, elle garantit une grande fiabilité en service continu
• Sa conception monobloc submersible facilite l'installation dans des puits de 8 à 10 pouces et des réservoirs de première collecte
• Le système est adapté aux usages agricoles et industriels nécessitant un débit constant jusqu'à 27 m3/h
Applications
• Irrigation dans le secteur agricole à partir de bassins, réservoirs ou puits de 8 à 10 pouces
• Pompage d'eau claire depuis des cuves de première collecte, des bassins ou des cours d'eau peu profonds de 10 à 20 m
• Relevage et circulation d'eaux de refroidissement dans les installations industrielles
• Alimentation et évacuation d'eau dans les process industriels nécessitant une pression stable
• Pressurisation avec pompe immergée dans un réservoir ou un puits pour réseaux d'eau sous pression
Avantages
• Haute hauteur manométrique de 70 à 80 m pour des installations de surpression exigeantes
• Construction robuste en fonte avec éléments hydrauliques en acier inoxydable pour une longue durée de vie
• Moteur à bain d'huile biodégradable assurant un refroidissement efficace et la lubrification des roulements
• Conception verticale multicellulaire permettant un rendement hydraulique élevé et un encombrement réduit dans le puits
• Large plage d'immersion admissible de 5 à 20 m pour s'adapter à différentes configurations de forages et de réservoirs
Conception
• Corps de pompe et composants principaux réalisés'en fonte G20 pour une excellente résistance mécanique
• Arbre côté pompe en acier inoxydable AISI 316 offrant une haute résistance à la corrosion
• Girondelles et pièces hydrauliques en acier inoxydable AISI 304 pour une meilleure longévité en contact avec l'eau pompée
• Double système d'étanchéité avec bague d'étanchéité côté moteur et garniture mécanique côté pompe en carbure de silicium
• Moteur immergé à bain d'huile biodégradable et diélectrique assurant le refroidissement et la lubrification des roulements
• Filtre d'aspiration en acier inoxydable AISI 304 pour protéger l'hydraulique contre les particules grossières
• Poignée de manutention en acier inoxydable facilitant la mise en place et le relevage de la pompe
• Câble d'alimentation standard de 10 mètres de type H07RN-F sans prise, avec possibilité de longueur supérieure sur demande
Caractéristiques techniques
• Type de pompe : pompe immergée multicellulaire verticale en fonte
• Plage de hauteur manométrique : 70 à 80 m
• Débit max : 27 m3/h
• Puissance absorbée TURBO 750 T : 7,8 kW
• Puissance nominale TURBO 750 T : 5,5 kW
• Puissance absorbée TURBO 1000 T : 11 kW
• Puissance nominale TURBO 1000 T : 7,5 kW
• Alimentation électrique : triphasé 380-400 V 50 Hz
• Courant absorbé TURBO 750 T : 13 A
• Courant absorbé TURBO 1000 T : 23 A
• Classe d'isolation : F
• Indice de protection : IP 68
• Température max du liquide pompé : 35°C
• Profondeur d'immersion admissible : 5 à 20 m
• Diamètre de refoulement : 4 pouces
• Type de liquide pompé : eau claire avec densité 1,0 kg/dm3 et viscosité 1 mm2/s
• Longueur de câble standard : 10 m'H07RN-F sans fiche
• Dimensions pompe TURBO 750 T : 318 mm de diamètre, 645 mm de hauteur
• Dimensions pompe TURBO 1000 T : 318 mm de diamètre, 645 mm de hauteur
• Poids pompe TURBO 750 T : 82 kg
• Poids pompe TURBO 1000 T : 92 kg
