Présentation

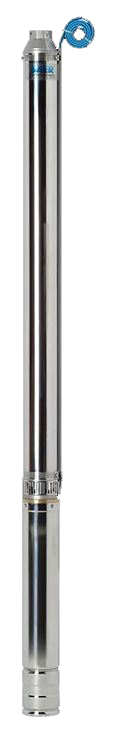

• La pompe immergée Saer FS-98 est conçue pour le relevage, la surpression et la distribution d'eau claire dans des installations civiles et industrielles
• Elle est destinée à être installée dans des puits de diamètre minimum 104 mm, des réservoirs ou des bassins naturels
• Ce modèle intègre un groupe électropompe complet avec moteur submersible à bain d'huile
• Sa conception à turbines flottantes à glissement axial évite le blocage de la pompe même en présence de sable en suspension
• Le système de refoulement est équipé d'un clapet de retenue à bille et de bagues de guidage en caoutchouc anti-usure pour une longue durée de vie
Applications
• Relevage d'eau dans des puits de diamètre minimum 104 mm
• Surpression et distribution d'eau dans des installations civiles et industrielles
• Alimentation d'autoclaves et de citernes pour la gestion des réserves d'eau
• Alimentation d'installations de lavage avec eau claire légèrement sableuse
• Systèmes d'irrigation agricoles ou d'espaces verts à partir de puits ou de bassins naturels
Avantages
• Protection renforcée contre le blocage grâce aux turbines flottantes à glissement axial
• Résistance élevée à l'usure grâce aux matériaux comme l'acier inoxydable AISI304 et AISI431
• Installation possible en position verticale ou horizontale selon la puissance disponible
• Intégration d'une valve de retenue à bille qui limite les coups de bélier dans l'installation
• Possibilité de versions spéciales XFS-98 avec orifice d'aspiration et de refoulement en acier inoxydable AISI304 microfondu
Conception
• Hydraulique multistade à turbines radiales flottantes en polycarbonate chargé en fibre de verre
• Diffuseurs en Noryl chargé en fibre de verre pour une meilleure tenue mécanique
• Arbre en acier inoxydable AISI431 avec profil rainuré, disponible en AISI316 sur demande
• Orifice de refoulement et support d'aspiration en laiton ou en acier au carbone revêtu, en option en acier inoxydable AISI304
• Manteau extérieur en acier inoxydable AISI304 avec sorties filetées 1 pouce 1/4 G pour les versions A-B-C et 2 pouces G pour les versions D-E
Caractéristiques techniques
• Diamètre minimum du puits : 104 mm
• Débit max version FS98 A : 2,8 m3/h
• Hauteur manométrique totale max version FS98 A : 372 m
• Débit max version FS98 B : 3,5 m3/h
• Hauteur manométrique totale max version FS98 B : 385 m
• Débit max version FS98 C : 6 m3/h
• Hauteur manométrique totale max version FS98 C : 390 m
• Débit max version FS98 D : 8 m3/h
• Hauteur manométrique totale max version FS98 D : 342 m
• Débit max version FS98 E : 12 m3/h
• Hauteur manométrique totale max version FS98 E : 296 m
• Température du liquide pompé : 0-35 °C
• Contenu max de sable en suspension : 300 g/m2
• Passage libre des corps solides : 3 mm
• Pression max de service : 39 bar
• Profondeur max d'immersion : 300 m
• Vitesse de rotation nominale : 2900 1/min
• Puissance moteur disponible : 0,37-7,5 kW
