Présentation

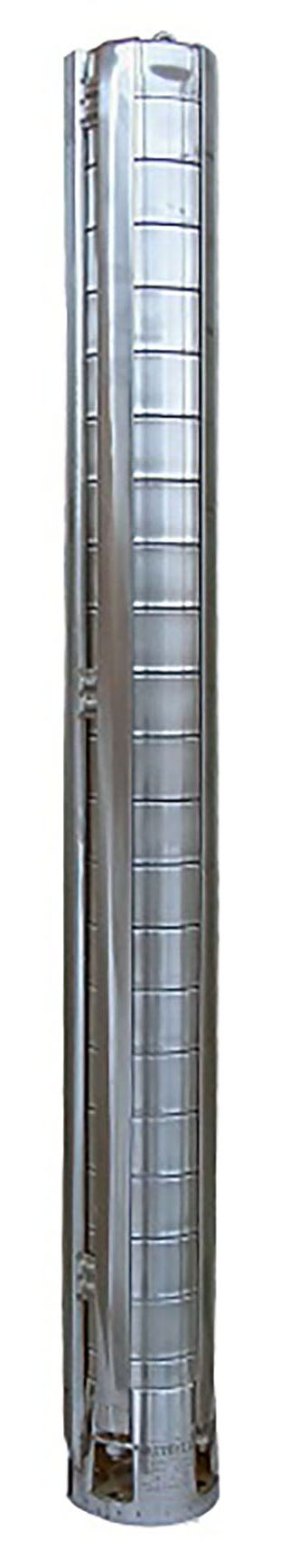

• La pompe de forage Mr Pompes 4" BF 10S est conçue pour l’élévation d’eau propre depuis des forages et puits profonds en usage domestique ou industriel
• Équipée d’une hydraulique multicellulaire tout inox, elle pompe assure un fonctionnement fiable pour l’alimentation en eau, l’irrigation et l’arrosage
• Sa conception compacte de diamètre 4 pouces permet une installation facile dans les forages étroits avec une large plage de débits
• Le système intègre un clapet anti-retour et des anneaux lubrifiés par l’eau afin de garantir une longue durée de vie
• Cette pompe est associable à des moteurs monophasés ou triphasés pour s’adapter à différents besoins de puissance
Applications
• Alimentation en eau de bâtiments domestiques ou agricoles à partir de forages
• Irrigation de cultures, jardins et espaces verts depuis des puits profonds
• Arrosage automatique de parcs, terrains de sport et serres
• Approvisionnement en eau souterraine pour installations industrielles légères
• Systèmes de pompage alimentés par énergie solaire avec variateur ou onduleur adapté
Avantages
• Conception tout inox AISI 304 L assurant une excellente résistance à la corrosion
• Hydraulique multicellulaire offrant une hauteur manométrique totale élevée pour les forages profonds
• Intégration d’un clapet anti-retour limitant les coups de bélier dans l’installation
• Compatibilité avec moteurs monophasés et triphasés pour une grande flexibilité d’exploitation
• Anneaux en caoutchouc lubrifiés par l’eau réduisant l’usure des composants en rotation
Conception
• Hydraulique multicellulaire verticale en construction inox AISI 304 L de série
• Corps d’aspiration équipé d’une grille de protection pour retenir les particules grossières
• Turbines matricées ou soudées avec bagues coniques et arrêtoirs pour un guidage précis
• Accouplement normalisé suivant la norme NEMA pour association avec moteurs de forage standards
• Clapet anti-retour intégré à la tête de pompe avec guide de soupape inox et éléments en NBR
• Arbre, diffuseurs, brides, bagues et ceintures de montage entièrement réalisés en acier inoxydable
• Sur demande, exécution spéciale disponible en AISI 340 L, AISI 316 L, AISI 904 L ou Duplex
• Protection du câble intégrée pour sécuriser le passage du câble moteur dans le forage
Caractéristiques techniques
• Type de produit : pompe de forage submersible 4 pouces tout inox
• Domaine d’utilisation : domestique, agricole et industriel léger
• Construction hydraulique : multicellulaire verticale en inox AISI 304 L
• Débit jusqu’à : 10 m3/h suivant version et point de fonctionnement
• Débit maximal : 20 m3/h à 50 Hz selon courbes constructeur
• Hauteur manométrique totale maximale : 276 m selon version 4"BF 10S-47
• Hauteur maximale à 50 Hz : 177 m selon fiche technique générale
• Température de l’eau maximale : +40°C
• Diamètre extérieur pompe : 98 mm
• Raccord hydraulique refoulement : 1"1/2
• Plage de puissance moteur : jusqu’à 5,5 kW suivant modèle
• Tension alimentation monophasée : 1 x 230 V
• Tension alimentation triphasée : 3 x 400 V
• Puissance hydraulique 4"BF 10S-6 : 0,75 kW soit 1,0 cheval
• Puissance hydraulique 4"BF 10S-47 : 5,5 kW soit 7,5 chevaux
• Courant nominal moteur monophasé 4"BF 10S-6 : 5,7 A
• Courant nominal moteur triphasé 4"BF 10S-47 : 12,6 A
• Diamètre extérieur B 4"BF 10S-6 : 403 mm
• Longueur pompe avec moteur triphasé 4"BF 10S-47 : 2572,5 mm
• Poids hydraulique seule 4"BF 10S-6 : 3,7 kg
• Poids total pompe plus moteur triphasé 4"BF 10S-47 : 45,2 kg
