Présentation

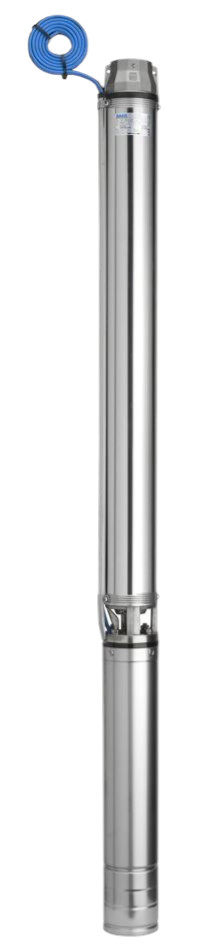

• La pompe submersible Saer NS-95 est conçue pour le relevage, la surpression et la distribution d'eau claire dans des installations civiles et industrielles
• Elle est destinée au pompage d'eau à partir de puits de diamètre minimum 104 mm, de réservoirs ou de bassins naturels
• Ce modèle se compose d'un groupe électropompe complet avec moteur submersible à bain d'huile fonctionnant à 2900 tours par minute
• Sa conception à turbines radiales ou semi-axiales permet de couvrir une large plage de débits et de hauteurs manométriques jusqu'à 314 m
• Le système intègre une vanne de retenue, des bagues d'usure et des composants en acier inoxydable pour assurer une grande fiabilité en immersion jusqu'à 300 m
Applications
• Relevage d'eau claire à partir de puits forés de diamètre minimum 104 mm
• Surpression et distribution d'eau dans les installations collectives et industrielles
• Alimentation d'autoclaves, de citernes et de réservoirs de stockage
• Alimentation de systèmes d'irrigation agricoles ou d'arrosage d'espaces verts
• Alimentation d'installations de lavage et de réseaux d'eau sous pression
Avantages
• Large gamme hydraulique couvrant des débits jusqu'à 25 m3/h et une hauteur manométrique totale jusqu'à 314 m
• Résistance élevée à l'usure grâce aux bagues d'usure et aux composants en acier inoxydable AISI304
• Installation possible en position verticale ou horizontale selon la puissance disponible
• Compatibilité avec des moteurs submersibles 4 pouces selon la norme NEMA MG1-18.388
• Possibilité de versions spéciales XNS95 avec aspiration et refoulement en acier inoxydable moulé pour environnements plus corrosifs
Conception
• Hydraulique de type radial pour les versions NS-95 K-A-X-B-C et semi-axial pour les versions NS-95 DA-E-F
• Turbines et diffuseurs en technopolymères chargés de fibre de verre pour une bonne tenue mécanique
• Arbre en acier inoxydable profilé à cannelures selon AISI420 ou AISI316 en option
• Orifice de refoulement fileté 1 pouce 1/4 G ou 2 pouces G intégré avec clapet de retenue
• Manteau extérieur, tube et couvercle de câble en acier inoxydable AISI304 avec bagues de guidage en caoutchouc anti-usure
Caractéristiques techniques
• Diamètre minimum du puits : 104 mm
• Passage de corps solides : 2 mm
• Température minimale du liquide pompé : 0 °C
• Température maximale du liquide pompé : 35 °C
• Pression maximale de service : 34 bar
• Profondeur maximale d'immersion : 300 m
• Vitesse de rotation : 2900 tours/minute
• Débit max version NS95 K : 2 m3/h
• Hauteur max version NS95 K : 297 m
• Débit max version NS95 A : 3,2 m3/h
• Hauteur max version NS95 A : 314 m
• Débit max version NS95 X : 5 m3/h
• Débit max version NS95 E : 20 m3/h
• Débit max version NS95 F : 25 m3/h
• Tension alimentation triphasée : 400 V
